Волновые пластинки: как управлять поляризацией света

Волновые пластины представляют собой класс оптических элементов, используемых для управления поляризацией светового излучения. Их ключевая особенность – способность изменять состояние поляризации света, не влияя при этом на его интенсивность или направление распространения. Этот эффект достигается за счет создания точно контролируемого фазового сдвига между двумя взаимно перпендикулярными компонентами поляризации.

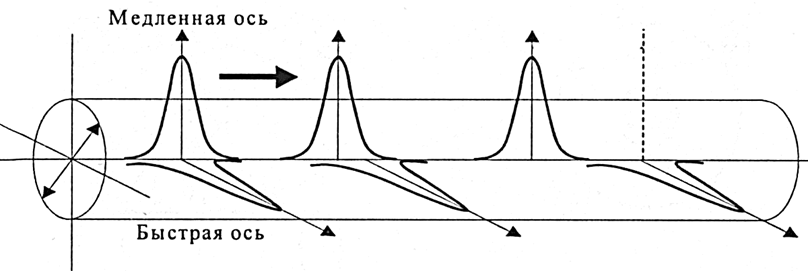

Изготавливаются волновые пластинки чаще всего из кристаллического кварца. Эти материалы обладают разными показателями преломления для света, поляризованного в разных направлениях, что позволяет разделять неполяризованный свет на две взаимно перпендикулярные компоненты. Одна из них распространяется быстрее — это так называемая быстрая ось, а другая медленнее – это медленная ось.

Основные типы и их характеристики

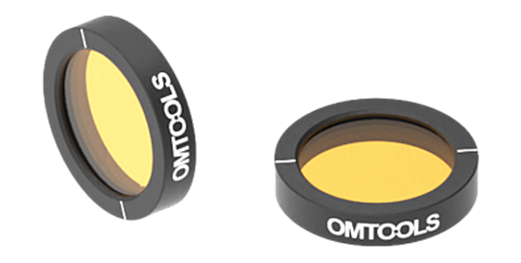

1. Пластины множественного порядка представляют собой один из наиболее распространённых типов волновых пластин. Их ключевая особенность заключается в том, что они создают фазовый сдвиг, состоящий из необходимого значения оптической задержки и целого числа полных волн. Этот «избыток» в виде полных волн не влияет на поляризационные свойства света.

Основным материалом для изготовления пластин множественного порядка служит кристаллический кварц – материал с ярко выраженными бирефринентными свойствами. Толщина таких пластин обычно составляет около 0,5 мм, что делает их достаточно прочными и удобными в обращении по сравнению с более тонкими аналогами. Однако именно эта относительно большая толщина обуславливает их главные ограничения: высокую чувствительность к изменениям температуры и длины волны света.

Несмотря на эти ограничения, пластины множественного порядка находят широкое применение в различных областях: В лабораторных условиях с контролируемым температурным режимом. В лазерных системах с монохроматическим излучением, где длина волны стабильна. В поляризационной микроскопии, где их спектральная зависимость полезна для анализа материалов. Примерами пластин множественного порядка могут служить: Полуволновые пластинки множественного порядка серии HMB; Четвертьволновые пластинки множественного порядка серии QMB.

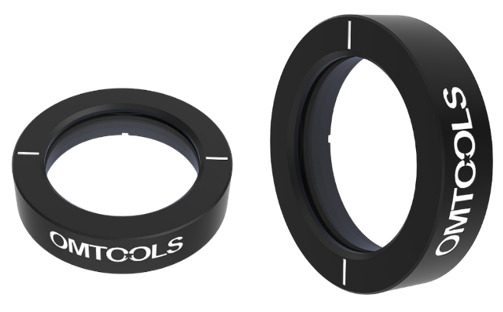

2. Пластины нулевого порядка – высокоточные оптические элементы, обеспечивающие строго заданный фазовый сдвиг без избыточных полных волн, в отличие от пластин множественного порядка. Их ключевое преимущество – исключительная стабильность параметров при изменении температуры и длины волны. Существует два основных типа таких пластин: составные (из двух скрещенных кварцевых пластин) и истинно нулевые (ультратонкие полимерные или кварцевые элементы).

Основная сфера применения нулевых пластин – прецизионные оптические системы, где требуется высокая стабильность поляризации. Они незаменимы в лазерных технологиях, поляризационной микроскопии, интерферометрии и системах оптической связи.

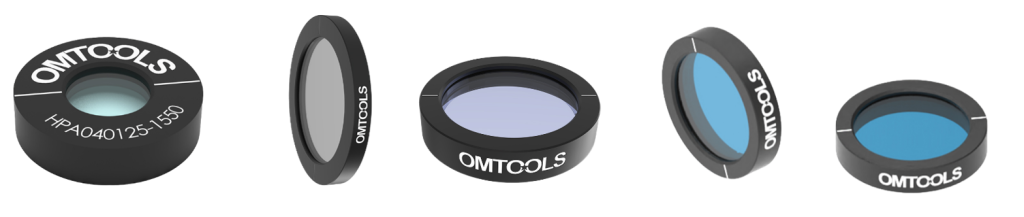

В качестве примеров пластин нулевого порядка можно привести следующие модели: Полуволновые пластины нулевого порядка серии HCB; Кварцевые полуволновые пластины нулевого порядка серии HOB. Кварцевые четвертьволновые пластины нулевого порядка серии QOB; Полуволновые пластинки истинно нулевого порядка серии HPA; Четвертьволновые пластинки истинно нулевого порядка серии QPA; Четвертьволновые пластины нулевого порядка серии QCB;

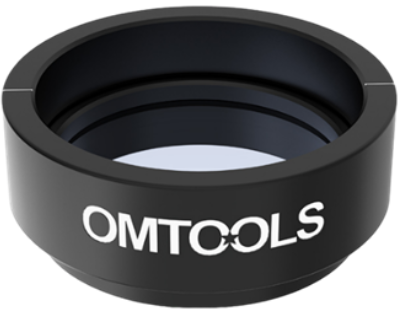

3. Ахроматические волновые пластины представляют собой особый класс оптических элементов, разработанных для минимизации зависимости фазового сдвига от длины волны света. В отличие от обычных волновых пластин, чьи характеристики существенно меняются при переходе между различными спектральными диапазонами, ахроматические варианты обеспечивают стабильную ретардацию в широкой полосе частот. Это достигается за счет комбинации двух или более бирефринентных материалов с различными дисперсионными свойствами, таких как кристаллический кварц и фторид магния.

Принцип работы ахроматических пластин основан на компенсации дисперсии – явления, при котором показатель преломления материала зависит от длины волны света. В конструкции пластины подбираются толщины слоев разных материалов таким образом, чтобы их дисперсионные характеристики взаимно компенсировали друг друга.

Основные области применения ахроматических пластин включают: Широкополосные оптические системы. Медицинская диагностика и исследовательское оборудование. Оптическая связь и телекоммуникации Спектроскопические исследования Лазерные установки с перестраиваемой длиной волны. Ахроматические пластины существуют в различных конструктивных исполнениях, включая: Ахроматические волновые пластины HAJ; Ахроматические деполяризаторы серии ADB. Ахроматические волновые пластины QAJ;

Таким образом, волновые пластины – это ключевые элементы для управления поляризацией света в оптических системах. От простых пластин множественного порядка до высокоточных ахроматических, они позволяют точно контролировать фазовый сдвиг для различных задач. Выбор типа пластины зависит от требований к стабильности, спектральному диапазону и условиям эксплуатации.
