QCB Четвертьволновые пластинки

Описание
Модели
Преимущества
Документация

Увеличить

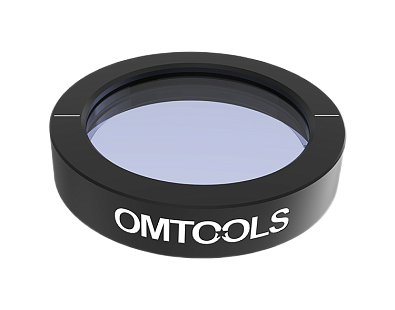

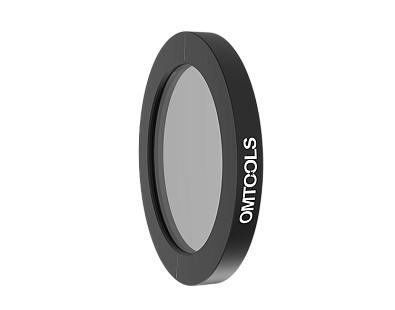

Кварцевая четвертьволновая пластина нулевого порядка серии QCB состоит из двух кварцевых пластин, оптические оси которых перпендикулярны друг другу. Две кварцевые пластины предварительно установлены в держатель, расстояние между ними образует воздушный зазор, а разница в толщине создает фазовый сдвиг нулевого порядка. Когда падающий свет проходит через волновую пластину, оптическая разность хода λ/4 создается из-за эффекта двулучепреломления света. Кварцевые волновые пластины нулевого порядка с воздушным зазором имеют более высокий порог повреждения и нечувствительны к температуре и диапазону длин волн.

Кварцевые четвертьволновые пластины нулевого порядка широко используются для изменения состояния поляризации оптических систем и подходят для мощных лазерных сред. Когда линейно поляризованный свет падает вертикально, а поляризация света находится под углом θ к оптической оси волновой пластинки, линейно поляризованный свет становится эллиптически поляризованным светом, особенно, когда θ = ± 45 °, а выходящий свет является светом с круговой поляризацией.

Основные параметры серии QCB

Материал	Кварц	Качество обработки поверхности (s/d)	20/10
Допуск на диаметр, мм	+ 0 / - 0,2	Параллельность, ''	< 1
Фазовый сдвиг	λ/4	Плоскостность (@ 633 нм)	< λ/8
Допуск на фазовый сдвиг	< λ/300	Толщина оправы, мм	6 ± 0,2
Отражательная способность, %	Ravg < 0,25	Покрытие	Антибликовое покрытие V типа
Порог повреждения	> 10 Дж/см2, 20 нс, 20 Гц, @ 1064 нм

Ключевые преимущества серии

Высокий порог повреждения.
Большой выбор рабочей длины волны в диапазоне 220 – 2200 нм.

Доступные диаметры от 8 до 50,8 мм.

Документация

QCB - волновые пластинки

338.90 Kb, PDF
