HCB Полуволновые пластинки

Описание
Модели
Преимущества
Документация

Увеличить

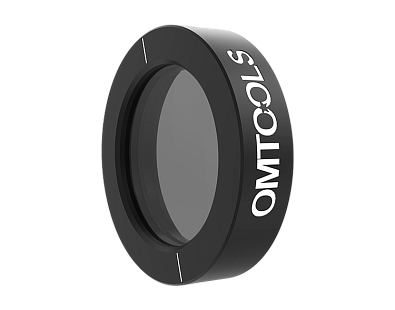

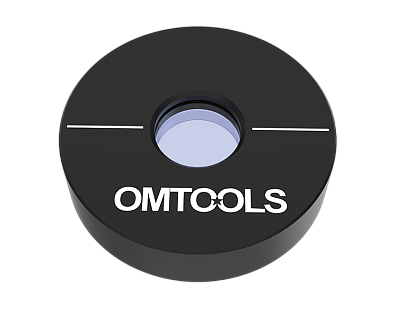

Кварцевая полуволновая пластина нулевого порядка серии HCB состоит из двух кварцевых пластин, оптические оси которых перпендикулярны друг другу. Две кварцевые пластины предварительно установлены в держатель, расстояние между пластинами образует воздушный зазор, а разница в толщине создает фазовый сдвиг нулевого порядка. Когда падающий свет проходит через волновую пластину, оптическая разность хода λ/2 создается из-за эффекта двулучепреломления света. Кварцевые волновые пластины нулевого порядка с воздушным зазором имеют более высокий порог повреждения и нечувствительны к температуре и диапазону длин волн.

Используются для изменения состояния поляризации оптической системы и подходит для мощных лазерных сред. Когда угол между направлением поляризации падающей линии и быстрой осью волновой пластины θ, исходящий луч по-прежнему имеет линейную поляризацию, а направление поляризации поворачивается на 2θ к быстрой оси, когда падающий свет с круговой поляризацией исходящий луч представляет собой свет с круговой поляризацией, направление которого меняется на противоположное.

Основные параметры серии HCB

Материал	Кварц	Качество обработки поверхности (s/d)	20/10
Допуск на диаметр, мм	+ 0 / - 0,2	Параллельность, ''	< 1
Фазовый сдвиг	λ/2	Плоскостность (@ 633 нм)	< λ/8
Допуск на фазовый сдвиг	< λ/300	Толщина оправы, мм	6 ± 0,2
Отражательная способность, %	Ravg < 0,25	Покрытие	Антибликовое покрытие V типа
Порог повреждения	> 10 Дж/см2, 20 нс, 20 Гц, @ 1064 нм

Ключевые преимущества серии

Высокий порог повреждения.
Большой выбор рабочей длины волны в диапазоне 220 – 2200 нм.

Доступные диаметры от 8 до 50,8 мм.

Документация

HCB - волновые пластинки

341.90 Kb, PDF
