QAJ Четвертьволновые ахроматические пластинки

  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
Увеличить
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка
  • Четвертьволновая ахроматическая пластинка

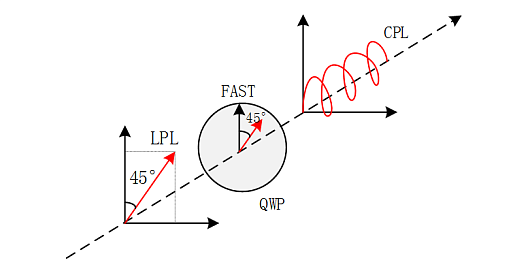

Ахроматическая волновая пластина QAJ представляет собой решение для оптических систем, объединяющее преимущества двулучепреломляющего кварца и MgF2. Благодаря совмещению быстрой оси первой пластины с медленной осью второй, достигается эффект ахроматической волновой пластины нулевого порядка. Это позволяет минимизировать влияние длины волны на фазовую задержку, обеспечивая равномерную спектральную характеристику в широком диапазоне длин волн.

Модельный ряд
Диаметр, мм:
Выберите вариант
Диапазон длин волн, нм:
Выберите вариант
Отменить все фильтры
Фото
Модель
QAJ030011
QAJ030001
QAJ030012
QAJ030002
QAJ030013
QAJ030003
QAJ030014
QAJ030004
QAJ050011
QAJ050001
QAJ050012
QAJ050002
QAJ050013
QAJ050003
QAJ050014
QAJ050004
QAJ060001
QAJ060002
QAJ060003
QAJ060004
Диаметр, мм
10
25,4
10
25,4
10
25,4
10
25,4
15
25,4
15
25,4
15
25,4
15
25,4
25,4
25,4
25,4
25,4
Диапазон длин волн, нм
450 - 650
450 - 650
550 - 750
550 - 750
650 - 1100
650 - 1100
900 - 2100
900 - 2100
450 - 650
450 - 650
550 - 750
550 - 750
650 - 1100
650 - 1100
900 - 2100
900 - 2100
450 - 650
550 - 750
650 - 1100
900 - 2100
Стоимость с НДС*
68724 руб.
68724 руб.
68724 руб.
68724 руб.
68724 руб.
68724 руб.
68724 руб.
68724 руб.
84895 руб.
84895 руб.
84895 руб.
84895 руб.
84895 руб.
84895 руб.
84895 руб.
84895 руб.
101708 руб.
101708 руб.
101708 руб.
101708 руб.

  • QAJ030011
    68724 руб.

  • QAJ030001
    68724 руб.

  • QAJ030012
    68724 руб.

  • QAJ030002
    68724 руб.

  • QAJ030013
    68724 руб.

  • QAJ030003
    68724 руб.

  • QAJ030014
    68724 руб.

  • QAJ030004
    68724 руб.

  • QAJ050011
    84895 руб.

  • QAJ050001
    84895 руб.

  • QAJ050012
    84895 руб.

  • QAJ050002
    84895 руб.

  • QAJ050013
    84895 руб.

  • QAJ050003
    84895 руб.

  • QAJ050014
    84895 руб.

  • QAJ050004
    84895 руб.

  • QAJ060001
    101708 руб.

  • QAJ060002
    101708 руб.

  • QAJ060003
    101708 руб.

  • QAJ060004
    101708 руб.
Основные параметры серии QAJ
Материал Кварц + MgF2
 Качество обработки поверхности (s/d) 40/20
Фазовый сдвиг
 λ/4
 Допуск на диаметр, мм
 + 0,0 / - 0,2
Параллельность, ''
 <10
 Допуск на фазовый сдвиг
 <λ/100
Покрытие Просветляющее покрытие
 Плоскостность (@ 633 нм) <λ/8
Порог повреждения >500 мДж/см2, 20 нс,
20 Гц, @ 1064 нм 		Отражательная способность, % Ravg < 1
Ключевые преимущества серии

  • Высокий порог повреждения.

  • Большой выбор рабочей длины волны в диапазоне 450 – 2100 нм.

  • Материал: кварц и MgF2.

  • Апертура: 8, 13,5 и 18 мм.
