OMT43E Кинематические самоцентрирующиеся держатели оптики

OMT43E Кинематические самоцентрирующиеся держатели оптики

Описание
Модели
Преимущества
Документация

Увеличить

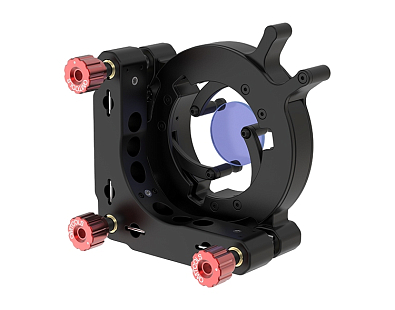

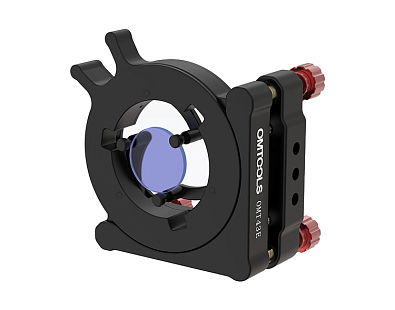

Самоцентрирующиеся держатели OMT43E позволяют быстро устанавливать и извлекать оптические компоненты с диаметром от 3,8 до 46 мм. Зажимной блок с пружинным механизмом фиксирует и выравнивает оптику Регулировка угла наклона производится с помощью трех винтов M6x0.25 мм, обеспечивающих изменение угла тангажа и рыскания в диапазоне ±4. Положение винтов фиксируется стопорными винтами. Две нижние грани регулятора имеют три резьбовых отверстия M6 и скрытые отверстия M4, что обеспечивает разнообразные варианты крепления держателя.

Модельный ряд

Фото

Модель

OMT43E

Стоимость с НДС^*

49476 руб.

OMT43E

49476 руб.

Основные параметры серии OMT43E

Материал	Алюминиевый сплав 6061-Т6	Обработка поверхности	Черное анодирование
Минимальный диаметр оптики, мм	3,8	Максимальный диаметр оптики, мм	46
Угол тангажа/рысканья, °	± 4	Высота оптического центра, мм	44,75
Регулировочные винты	М6х0,25 с блокировкой/3 шт

Ключевые преимущества серии

Три регулятора M6×0,25 мм обеспечивают регулировку угла тангажа/рыскания в диапазоне ± 4°, положение можно зафиксировать.
Материал: алюминиевый сплав 6061-T6.

На нижней части три резьбовых отверстия М6 и потайные отверстия М4.
Диаметр оптики от 3,8 мм до 46 мм.

Документация

OMT43E - регулируемый самоцентрирующийся держатель оптики

540.31 Kb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
