NMA133201 Отрицательная менисковая линза, диаметр 50,8 мм, фокусное расстояние -300 мм

Увеличить

4 777.65 ₽^*

Отрицательные менисковые линзы состоят из двух изогнутых поверхностей: вогнутой и выпуклой. Обладают отрицательным фокусным расстоянием. Линзы данного типа обычно используются для смежных задач, таких как расширение луча, увеличение фокусного расстояния или уменьшение числовой апертуры. Для уменьшения сферических аберраций, пучок должен падать на выпуклую поверхность. При использовании линзы для коллимации сходящегося пучка, луч должен падать на вогнутую поверхность.

Подробная информация

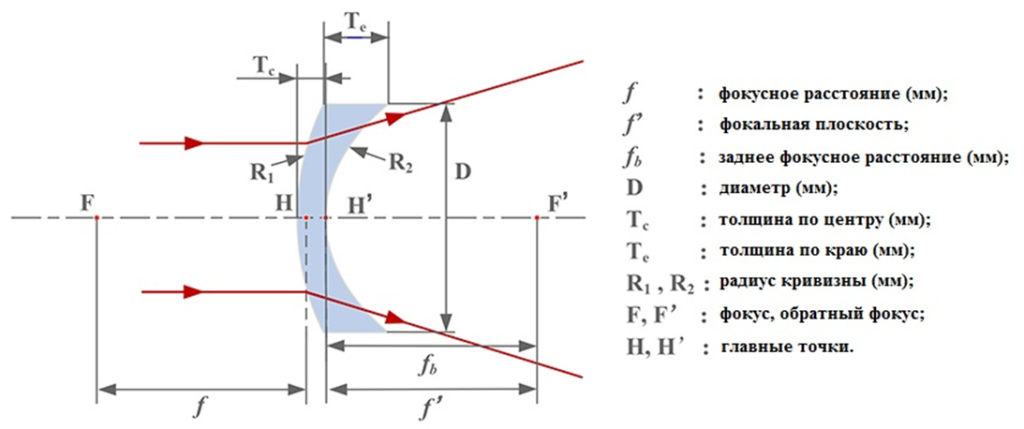

Оптическая схема отрицательных менисковых линз

Параметры модели NMA133201

Диаметр, мм	50,8	Фокусное расстояние, мм	-300
Радиус кривизны 1, мм	414,872	Радиус кривизны 2, мм	111,949
Толщина по центру, мм	9,859	Толщина края, мм	12

Общие параметры серии NMA-01

Материал	H-K9L	Тип	Отрицательные менисковые
Проектная длина волны, нм	632,8	Допуск на фокусное расстояние, %	±1
Допуск на диаметр, мм	+0,0 / -0,1	Допуск на толщину, мм	±0,02
Плоскостность	λ/4	Качество обработки поверхности	40/20
Эксцентриситет, угл.мин.	<3	Эффективная апертура, %	>90
Фаска	<0,2x45°	Просветляющее AR-покрытие, нм	400 – 700

Документация

NMA133201 - отрицательная менисковая линза, диаметр 50,8 мм, фокусное расстояние -300 мм

410.50 Kb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
