NMA-01 Отрицательные менисковые линзы

  • Отрицательная менисковая линза
  • Отрицательная менисковая линза
  • Отрицательная менисковая линза
Увеличить
  • Отрицательная менисковая линза
  • Отрицательная менисковая линза
  • Отрицательная менисковая линза

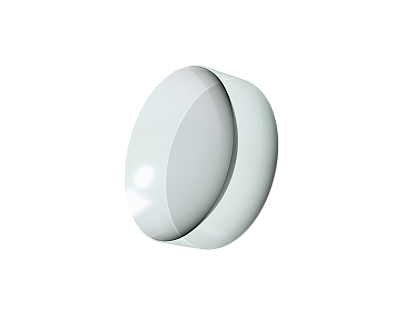

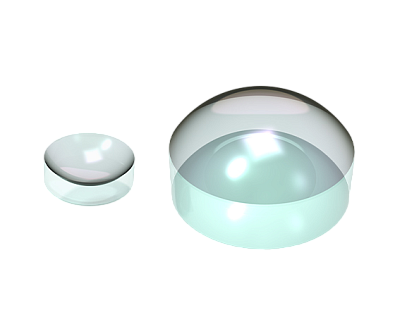

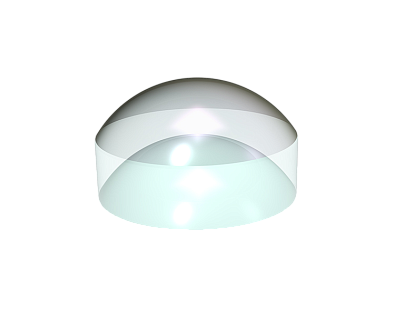

Отрицательные менисковые линзы состоят из двух изогнутых поверхностей: вогнутой и выпуклой. Обладают отрицательным фокусным расстоянием. Линзы данного типа обычно используются для смежных задач, таких как расширение луча, увеличение фокусного расстояния или уменьшение числовой апертуры. Для уменьшения сферических аберраций, пучок должен падать на выпуклую поверхность. При использовании линзы для коллимации сходящегося пучка, луч должен падать на вогнутую поверхность.
Модельный ряд
Фокусное расстояние, мм:
Выберите вариант
Диаметр, мм:
Выберите вариант
Отменить все фильтры
Фото
Модель
NMA082401
NMA082701
NMA083001
NMA083201
NMA083401
NMA083601
NMA084201
NMA132401
NMA132701
NMA133001
NMA133201
NMA133401
NMA133601
NMA134201
Фокусное расстояние, мм
-100
-150
-200
-300
-400
-500
-1 000
-100
-150
-200
-300
-400
-500
-1 000
Материал
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
Диаметр, мм
25,4
25,4
25,4
25,4
25,4
25,4
25,4
50,8
50,8
50,8
50,8
50,8
50,8
50,8
Просветляющее покрытие, нм
350-650
350-650
350-650
350-650
350-650
350-650
350-650
350-650
350-650
350-650
350-650
350-650
350-650
350-650
Рабочая длина волны, нм
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
Стоимость с НДС*
3444 руб.
3444 руб.
3444 руб.
4696 руб.
4696 руб.
4696 руб.
4696 руб.
6105 руб.
6105 руб.
6105 руб.
6105 руб.
11271 руб.
11271 руб.
11271 руб.

  • NMA082401
    3444 руб.

  • NMA082701
    3444 руб.

  • NMA083001
    3444 руб.

  • NMA083201
    4696 руб.

  • NMA083401
    4696 руб.

  • NMA083601
    4696 руб.

  • NMA084201
    4696 руб.

  • NMA132401
    6105 руб.

  • NMA132701
    6105 руб.

  • NMA133001
    6105 руб.

  • NMA133201
    6105 руб.

  • NMA133401
    11271 руб.

  • NMA133601
    11271 руб.

  • NMA134201
    11271 руб.
Основные параметры серии NMA-01
Материал H-K9L Тип Отрицательные менисковые
Проектная длина волны, нм 632,8 Допуск на фокусное расстояние, % ±1
Допуск на диаметр, мм +0,0 / -0,1 Допуск на толщину, мм ±0,02
Плоскостность λ/4 Качество обработки поверхности 40/20
Эксцентриситет, угл.мин. <3 Эффективная апертура, % >90
Фаска <0,2x45° Просветляющее AR-покрытие, нм 350 – 650
Ключевые преимущества серии

  • Материал: H-K9L.

  • Проектная длина волны: 632,8 нм.

  • Эффективная апертура: >90%.

Документация
NMA-01 – отрицательные менисковые линзы
388.00 Kb, PDF
Стоимость указана:

  • С учетом НДС.

  • Без учета доставки от Поставщика к Заказчику.

  • Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.

  • Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
