Погрузитесь в мир, где тонкие слои меняют саму природу света, открывая перед нами новые горизонты – от космоса до повседневной фотографии.
Неотъемлемым элементом современных оптических систем являются оптические покрытия, которые играют ключевую роль в управлении световым потоком для решения многообразных задач: от космической связи до систем визуализации. Функциональность покрытий основана на явлении френелевского отражения на границах раздела сред с различными показателями преломления и интерференции в тонких плёнках.
При падении электромагнитного излучения на границу раздела двух сред с различными значениями показателей преломления происходит частичное отражение и частичное прохождение излучения. Комбинируя слои материалов с разными оптическими свойствами, можно управлять отражающими и пропускающими характеристиками поверхности. Самый простой пример – однослойное покрытие, толщина которого составляет четверть длины волны и которое используется для уменьшения коэффициента отражения за счет интерференции. Многослойные покрытия позволяют достигать заданных оптических характеристик в широком диапазоне длин волн, обеспечивая широкий спектр функциональных возможностей.
1. Защитные покрытия
В мире точной оптики, где погрешность измеряется нанометрами, защита является ключевым фактором. Любая царапина, пятно или частица пыли могут негативно повлиять на работу оптического устройства. Именно здесь проявляется значение защитных пленок. Блокируя определённые длины волн, которые могут ухудшить или повредить оптические элементы, эти плёнки обеспечивают оптимальную работу устройств в течение длительного времени.
2. Покрытие для разделения светового луча
Основной принцип работы светоделителя заключается в использовании специального тонкоплёночного покрытия, нанесённого на оптическую подложку. Это покрытие частично пропускает и частично отражает падающее излучение. В результате формируются два отдельных луча, которые могут быть направлены по разным оптическим путям. В интерферометрии этот метод позволяет анализировать мельчайшие изменения в оптическом пути лучей, что приводит к новым открытиям в области физики и оптики.

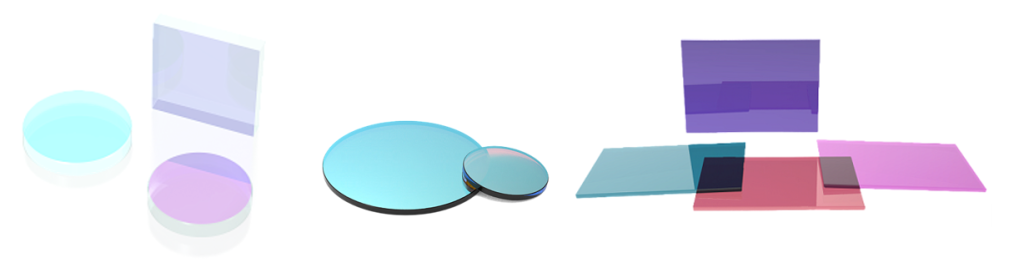

В качестве примера применения покрытий для разделения светового луча можно привести следующие оптические компоненты:
3. Абсорбционные пленки
Абсорбционные плёнки избирательно поглощают фотоны, преобразуя их энергию в другие формы. В частности, широко применяются тепловые детекторы излучения, в которых основополагающим элементом является абсорбционная плёнка, поглощающая падающее излучение и преобразующая его в тепловую энергию, измеряемую с высокой точностью. Другим важным применением является возобновляемая энергетика. Современные фотоэлектрические элементы (солнечные батареи) используют абсорбционные покрытия для эффективного улавливания солнечного света и преобразования его непосредственно в электрическую энергию. Эффективность работы этих элементов напрямую зависит от эффективности поглощения различных спектральных составляющих солнечного излучения.
4. Поляризационные пленки
Свет, как электромагнитная волна, характеризуется колебаниями вектора электрического поля. Поляризационные плёнки позволяют контролировать направление этих колебаний, пропуская свет только с определённой поляризацией и блокируя другие. Они широко используются в ЖК-дисплеях, где позволяют управлять прохождением света через жидкие кристаллы, формируя изображение. В поляризационных очках они эффективно снижают блики, отражённые от горизонтальных поверхностей.

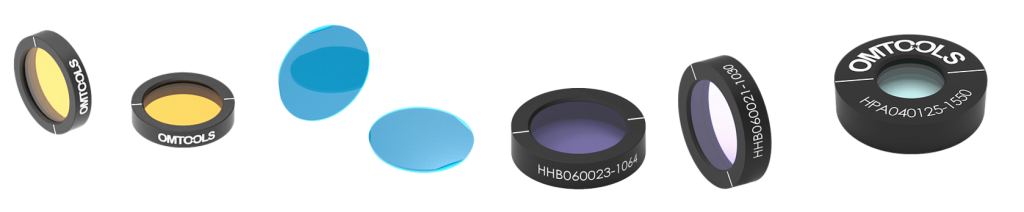

Польза данного вида пленок особенно заметна в поляризационной оптике:
5. Пленка с селективной длиной волны
Эти плёнки, часто использующие тонкоплёночные интерференционные покрытия, позволяют пропускать или отражать определённые длины волн. Примером могут служить солнцезащитные очки, которые пропускают видимый свет, но отражают ультрафиолетовые лучи. В науке они используются для изоляции нужных длин волн в таких методах, как флуоресценция и спектрометрия. В оптоволоконной связи они позволяют эффективно передавать данные по каналам, используя разные длины волн.

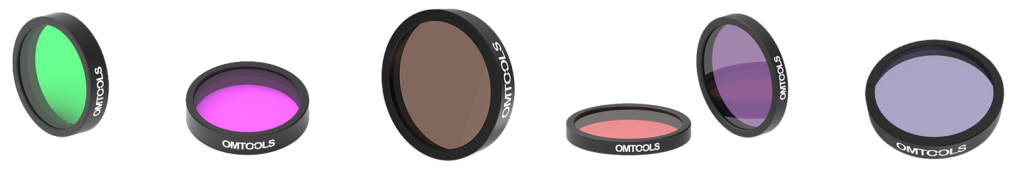

Покрытие с селективной длиной волны находит применение в следующем оптическом оборудовании:
6. AR-покрытие
Принцип работы AR-покрытий основан на явлении деструктивной интерференции. Покрытия состоят из одного или нескольких слоев тонких пленок, нанесенных на оптическую поверхность. Толщина и показатели преломления этих слоев тщательно подобраны таким образом, чтобы световые волны, отраженные от различных границ раздела слоев, интерферировали друг с другом. В результате интерференции волны, отраженные от верхней поверхности пленки, гасят волны, отраженные от нижней, что приводит к значительному снижению отражательной способности поверхности. Это повышает эффективность пропускания света, сводя к минимуму блики и артефакты.

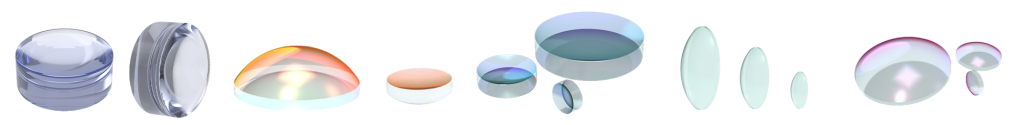

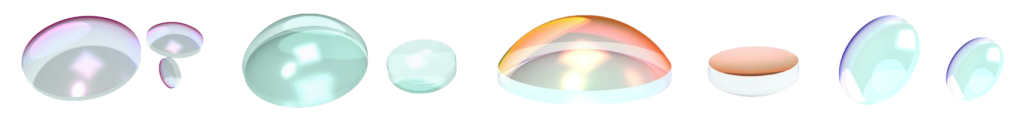

Примерами оптических компонентов, использующих AR-покрытие, являются:
7. Светоотражающее покрытие
Регулируя толщину слоёв или оптические свойства материалов, используемых для их изготовления, можно контролировать количество отражённого света и, более того, избирательно отражать определённые спектральные диапазоны излучения. Такая настраиваемость позволяет создавать специализированные отражающие элементы для широкого спектра применений. В научных исследованиях избирательная отражательная способность имеет решающее значение для проведения экспериментов, связанных с изучением взаимодействия света с веществом.

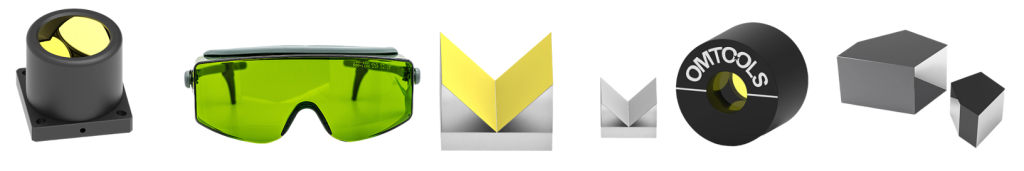

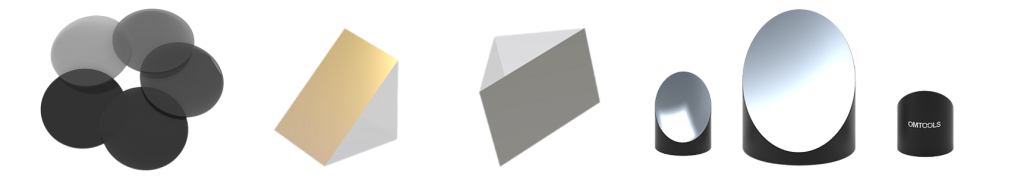

Светоотражающие пленки используются в объемной оптике, такой как:
Специалисты компании «Специальные Системы. Фотоника» готовы предоставить дополнительную информацию и подобрать решение для ваших задач. Чтобы получить консультацию или оформить заказ, свяжитесь с нами.
