SPYD40 Ручные линейные трансляторы

Описание
Модели
Преимущества
Документация

Увеличить

Сверхточные ручные линейные трансляторы серии SPYD изготовлены из алюминиевого сплава с черным анодированием. Обладают высокой чувствительностью (менее 2 мкм) и компактным размером. В серии используются направляющие с поперечными роликами, приводятся в движение микрометрическим винтом. Платформы могут использоваться в многоосных комбинациях.

Модельный ряд

Фото

Модель

SPYD40L

SPYD40R

SPYD40ZL

SPYD40ZR

Размеры платформы, мм

40 х 40

Перемещение, мм

Максимальная нагрузка, кг

Стоимость с НДС^*

8941 руб.

8535 руб.

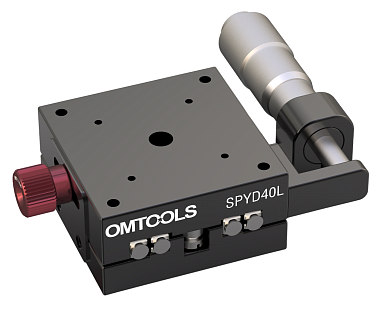

SPYD40L

8941 руб.

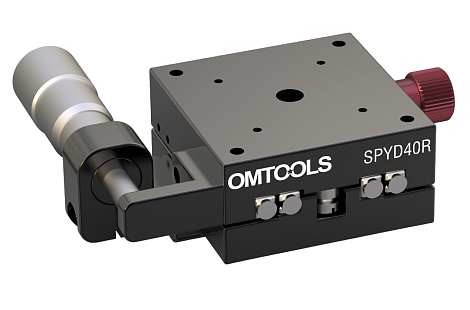

SPYD40R

8941 руб.

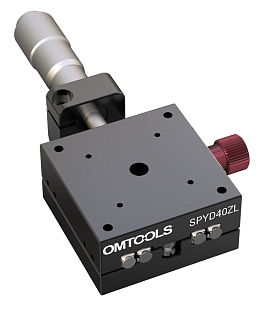

SPYD40ZL

8535 руб.

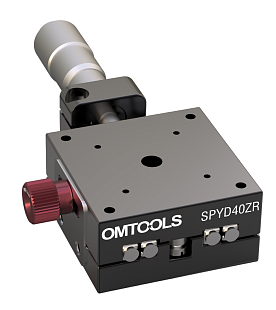

SPYD40ZR

8535 руб.

Основные параметры серии SPYD40

Основной материал и обработка поверхности	Алюминиевый сплав Черное анодирование	Параллелизм, пм	<30
Направляющая	Поперечная роликовая	Параллелизм движения, пм	< 10
Диапазон перемещения, мм	13	Отклонение, “	< 25
Толщина платформы, мм	20	Нагрузка, кг	3
Цена деления, мм	0,01	Совместимость с монтажной платой-адаптером	OMLA01
Размер платформы, мм	40х40	Совместимость с адаптером по оси Z	OMLA03B
Чувствительность, пм	< 2

Ключевые преимущества серии

Направляющая с поперечными роликами имеет высокую грузоподъемность, износостойкость и чувствительность.
Положение регулирующего винта: слева, справа или по центру.
Общая толщина 20 мм, максимальная нагрузка 3 кг.

Изготовлены из алюминиевого сплава с черным анодированием, подходят для научных экспериментов по оптике и других областях, требующих высокой точности ручной настройки.
Диапазон перемещения 13 мм, размер платформы 40 х 40 мм.

Аксессуары

Фото	Модель	Стоимость с НДС^*
	OMLA01 Переходная пластина адаптер, размер 65х100х10 мм	2980 руб.
	OMLA03B Угловой кронштейн, размер 40х40х58 мм	4768 руб.

Документация

SPYD40 - ручные линейные трансляторы

2.04 Mb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
