SPYZ100 Ручные линейные трансляторы

Описание
Модели
Преимущества
Документация

Увеличить

Сверхточные ручные линейные трансляторы серии SPYZ изготовлены из алюминиевого сплава с черным анодированием. Обладают высокой чувствительностью (менее 2 мкм) и компактным размером. В серии используются направляющие с поперечными роликами, приводятся в движение микрометрическим винтом. Платформы могут использоваться для перемещения по осям Y и Z.

Модельный ряд

Фото

Модель

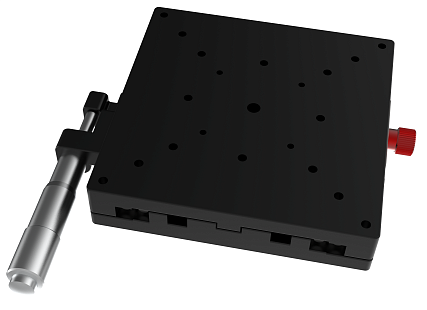

SPYZ100L

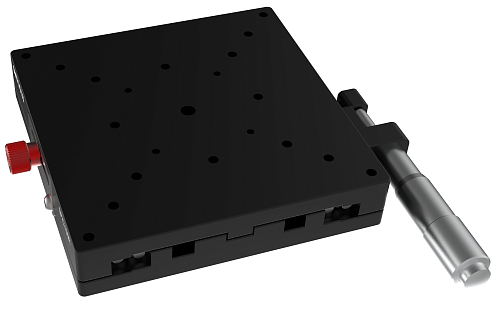

SPYZ100R

Размеры платформы, мм

100 х 100

Перемещение, мм

Максимальная нагрузка, кг

10,5

Стоимость с НДС^*

16257 руб.

SPYZ100L

16257 руб.
SPYZ100R

16257 руб.

Основные параметры серии SPYZ100

Основной материал и обработка поверхности	Алюминиевый сплав Черное анодирование	Параллелизм движения, пм	<10
Направляющая	Поперечная роликовая	Отклонение, “	<25
Диапазон перемещения, мм	25	Горизонтальная нагрузка, кг	15
Толщина платформы, мм	20	Вертикальная нагрузка, кг	10,5
Цена деления, мм	0,01	Масса, кг	0,7
Чувствительность, пм	<2	Совместимость с монтажной платой-адаптером	OMLA03
Размер платформы, мм	100х100	Совместимость с адаптером по оси Z	OMLA06B
Параллелизм, пм	<30

Ключевые преимущества серии

Направляющая с поперечными роликами имеет высокую грузоподъемность, износостойкость и чувствительность.
Положение регулирующего винта: слева или справа.
Общая толщина 20 мм, максимальная горизонтальная нагрузка 15 кг, максимальная вертикальная нагрузка 10,5 кг.

Изготовлены из алюминиевого сплава с черным анодированием, подходят для научных экспериментов по оптике и других областях, требующих высокой точности ручной настройки.
Диапазон перемещения 25 мм, размер платформы 100 х 100 мм.

Аксессуары

Фото	Модель	Стоимость с НДС^*
	OMLA03 Переходная пластина адаптер, размер 100х150х10 мм	5960 руб.
	OMLA06B Угловой кронштейн, размер 70х100х125 мм	16690 руб.

Документация

SPYZ100 - ручные линейные трансляторы

738.73 Kb, PDF
