SPYZ60 Ручные линейные трансляторы

Описание
Модели
Преимущества
Документация

Увеличить

Сверхточные ручные линейные трансляторы серии SPYZ изготовлены из алюминиевого сплава с черным анодированием. Обладают высокой чувствительностью (менее 2 мкм) и компактным размером. В серии используются направляющие с поперечными роликами, приводятся в движение микрометрическим винтом. Платформы могут использоваться для перемещения по осям Y и Z.

Модельный ряд

Фото

Модель

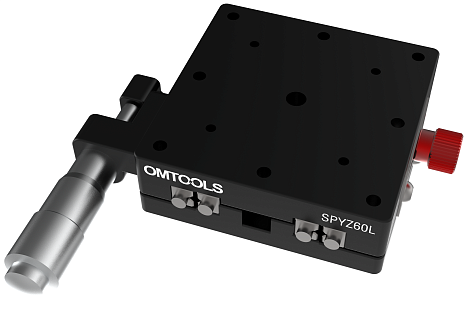

SPYZ60L

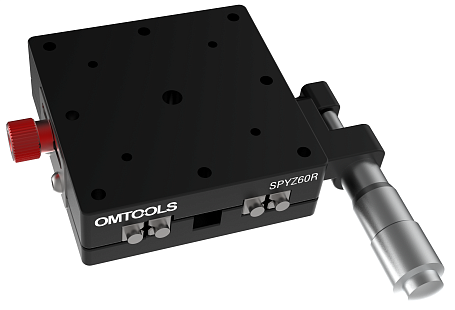

SPYZ60R

Размеры платформы, мм

60 х 60

Перемещение, мм

Максимальная нагрузка, кг

3,5

Стоимость с НДС^*

9104 руб.

SPYZ60L

9104 руб.
SPYZ60R

9104 руб.

Основные параметры серии SPYZ60

Основной материал и обработка поверхности	Алюминиевый сплав Черное анодирование	Параллелизм движения, пм	<10
Направляющая	Поперечная роликовая	Отклонение, “	<25
Диапазон перемещения, мм	13	Горизонтальная нагрузка, кг	5
Толщина платформы, мм	20	Вертикальная нагрузка, кг	3,5
Цена деления, мм	0,01	Масса, кг	0,22
Чувствительность, пм	<2	Совместимость с монтажной платой-адаптером	OMLA01
Размер платформы, мм	60х60	Совместимость с адаптером по оси Z	OMLA04B
Параллелизм, пм	<30

Ключевые преимущества серии

Направляющая с поперечными роликами имеет высокую грузоподъемность, износостойкость и чувствительность.
Положение регулирующего винта: слева или справа.
Общая толщина 20 мм, максимальная горизонтальная нагрузка 5 кг, максимальная вертикальная нагрузка 3,5 кг.

Изготовлены из алюминиевого сплава с черным анодированием, подходят для научных экспериментов по оптике и других областях, требующих высокой точности ручной настройки.
Диапазон перемещения 13 мм, размер платформы 60 х 60 мм.

Аксессуары

Фото	Модель	Стоимость с НДС^*
	OMLA01 Переходная пластина адаптер, размер 65х100х10 мм	2980 руб.
	OMLA04B Угловой кронштейн, размер 60х60х80 мм	7153 руб.

Документация

SPYZ60 - ручные линейные трансляторы

742.08 Kb, PDF
