SPYZ40 Ручные линейные трансляторы

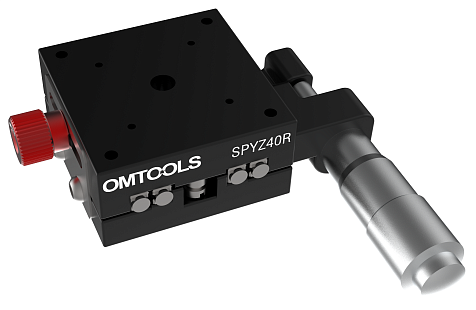

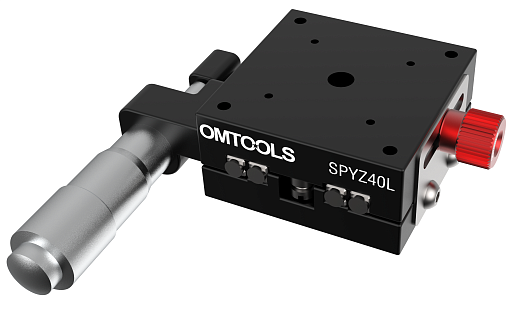

  • Ручной линейный транслятор
  • Ручной линейный транслятор
Увеличить
  • Ручной линейный транслятор
  • Ручной линейный транслятор

Сверхточные ручные линейные трансляторы серии SPYZ изготовлены из алюминиевого сплава с черным анодированием. Обладают высокой чувствительностью (менее 2 мкм) и компактным размером. В серии используются направляющие с поперечными роликами, приводятся в движение микрометрическим винтом. Платформы могут использоваться для перемещения по осям Y и Z.

Модельный ряд
Отменить все фильтры
Фото
Модель
SPYZ40L
SPYZ40R
Размеры платформы, мм
40 х 40
40 х 40
Перемещение, мм
13
13
Максимальная нагрузка, кг
3
3
Стоимость с НДС*
10388 руб.
10388 руб.

  • SPYZ40L
    10388 руб.

  • SPYZ40R
    10388 руб.
Основные параметры серии SPYZ40
Основной материал и обработка поверхности Алюминиевый сплав
Черное анодирование
 Параллелизм движения, пм <10
Направляющая Поперечная роликовая
 Отклонение, “ <25
Диапазон перемещения, мм
 13 Горизонтальная нагрузка, кг 3
Толщина платформы, мм 20 Вертикальная нагрузка, кг 2,1
Цена деления, мм 0,01 Масса, кг 0,13
Чувствительность, пм <2 Совместимость с монтажной платой-адаптером
 OMLA01
Размер платформы, мм
 40х40 Совместимость с адаптером по оси Z
 OMLA03B
Параллелизм, пм
 <30
Ключевые преимущества серии

  • Направляющая с поперечными роликами имеет высокую грузоподъемность, износостойкость и чувствительность.

  • Положение регулирующего винта: слева или справа.

  • Общая толщина 20 мм, максимальная горизонтальная нагрузка 3 кг, максимальная вертикальная нагрузка 2,1 кг.

  • Изготовлены из алюминиевого сплава с черным анодированием, подходят для научных экспериментов по оптике и других областях, требующих высокой точности ручной настройки.

  • Диапазон перемещения 13 мм, размер платформы 40 х 40 мм.

Аксессуары
Фото
Модель
Стоимость с НДС*
Переходная пластина адаптер

OMLA01 Переходная пластина адаптер, размер 65х100х10 мм

3246 руб.
Угловой кронштейн

OMLA03B Угловой кронштейн, размер 40х40х58 мм

5194 руб.
Документация
SPYZ40 - ручные линейные трансляторы
726.93 Kb, PDF
