OMDK Скользящие пластины

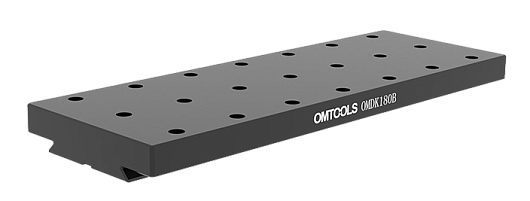

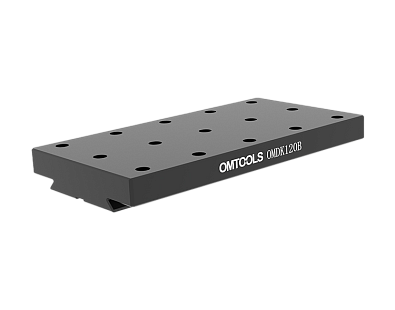

  • Скользящая пластина
  • Скользящая пластина
  • Скользящая пластина
Увеличить
  • Скользящая пластина
  • Скользящая пластина
  • Скользящая пластина

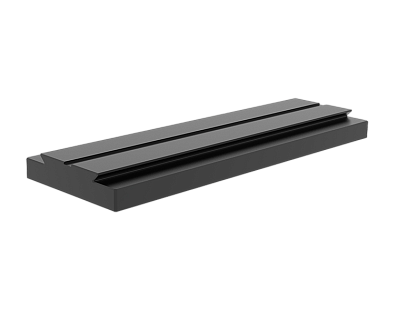

Скользящие пластины серии OMDK предназначены для установки различных оптомеханических компонентов и устройств в оптические схемы. Для этого они оснащены резьбовыми отверстиями M6 на расстоянии 25 мм друг от друга. Ширина пластин составляет 63 мм. В нижней части расположена направляющая типа «ласточкин хвост», обеспечивающая плавное и прямолинейное движение.

Для точного позиционирования скользящие пластины OMDK могут быть использованы с каретками с блокировкой серии OMDK55(58)U. Такая конструкция позволяет регулировать положение по горизонтали путем ослабления винтов и перемещения пластины. Полностью выдвинутая пластина способна выдерживать нагрузку до 8 кг.

Модельный ряд
Отменить все фильтры
Фото
Модель
OMDK120B
OMDK180B
Стоимость с НДС*
4446 руб.
3767 руб.

  • OMDK120B
    4446 руб.

  • OMDK180B
    3767 руб.
Основные параметры серии OMDK
Материал Алюминиевый сплав Резьбовые отверстия M6/шаг 25 мм
Размеры направляющей, мм 40x4,2x45°
Ключевые преимущества серии

  • Резьбовые отверстия M6 с шагом 25 мм для установки оптомеханических компонентов, микроконтроллеров или других устройств.

  • Плавность и прямолинейность движения за счет направляющей типа «ласточкин хвост».

  • Совместимость с каретками с блокировкой OMDK55(58)U для обеспечения точного позиционирования.


Документация
OMDK - скользящие пластины
356.56 Kb, PDF
