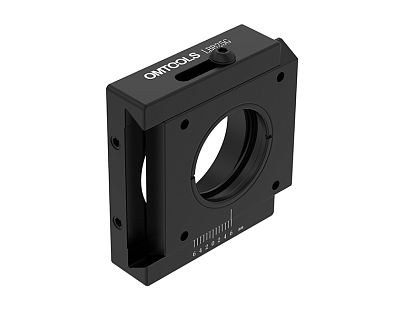

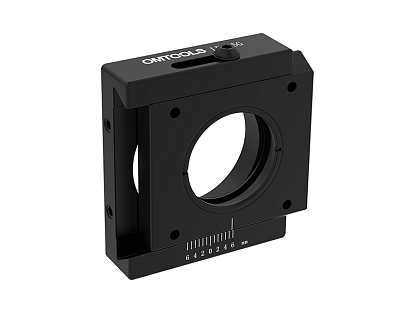

LBB25G Выдвижные держатели оптики
Выдвижной держатель оптики для 30 мм каркасных систем может быть установлен двумя способами, что позволяет создавать горизонтальное или вертикальное перемещение ± 6 мм. Подходит для компенсации отклонения луча, вызванного, например, плоским светоделителем. Конструкция держателя состоит из двух пластин, устанавливаемых вместе через пазы типа “ласточкин хвост”. Одна пластина фиксируется в каркасной системе, а другая - подвижная.
Неподвижная пластина оснащена монтажными отверстиями с резьбой M4 для крепления к стержням. Подвижная пластина оборудована резьбовыми отверстиями M3. По центру подвижной пластины находится сквозное резьбовое отверстие SM1 для установки оптических компонентов толщиной до 3,5 мм, диаметром 25,4 мм и с наружной резьбой SM1 с помощью специальных стопорных колец. Минимальный диаметр апертуры составляет 21 мм, максимальный - 23 мм.
| Материал | Алюминиевый сплав 6061-Т6 | Обработка поверхности | Черное анодирование |
| Диаметр оптики, мм | 25,4 | Максимальная толщина оптики, мм | 3,5 |
| Перемещение, мм | ± 6 | Апертура, мм | Ø21 – 23 |
-
Держатель перемещается по оси X или по оси Y на ±6 мм.
-
Имеет резьбу SM1 и специальное стопорное кольцо.
-
Максимальная толщина оптики 3,5 мм.
-
Диаметр оптики 25,4 мм.
-
