OMFW-B Прецизионные держатели оптики

Описание
Модели
Преимущества
Документация

Увеличить

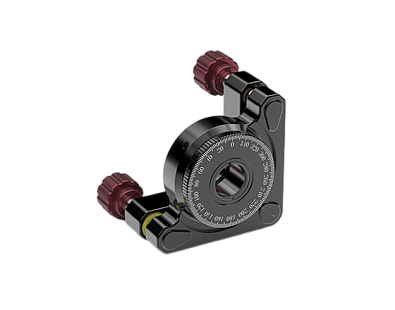

Прецизионные регулируемые держатели оптики серии OMFW-B обеспечивают непрерывное вращение на 360°, регулировку наклона ±3°/ ±4° и точность шкалы в 2°, при этом положение держателя может быть зафиксировано с помощью стопорных винтов. В серии представлены модели для установки оптических элементов диаметром 1/2" (12,7 мм), 1" (25,4 мм) или 2" (50,8 мм). Наличие внутренней резьбы SM позволяет также использовать держатели для установки тубусов для линз. Регулируемые держатели OMFW-B идеально подходят для крепления вращающихся асимметричных оптических элементов, таких как поляризационная оптика или цилиндрические линзы. В нижней части держателя имеются три резьбовых отверстия M6 и M4, которые обеспечивают различные варианты установки в оптическую схему. В комплект входит стопорное кольцо с резьбой SM.

Модельный ряд

Фото

Модель

OMFW12B

OMFW25B

OMFW50B

Стоимость с НДС^*

18130 руб.

19992 руб.

OMFW12B

18130 руб.
OMFW25B

18130 руб.
OMFW50B

19992 руб.

Основные параметры серии OMFW-B

Диаметр оптики, мм	12,7 – 50,8	Максимальная толщина оптики, мм	10,6 – 14,6
Материал	Алюминиевый сплав 6061-T6	Диапазон регулировки углов, °	±3 – ±4
Точность регулировки, °/об	0,41 – 0,24	Тип/количество винтов	M6x0,25/3 шт

Ключевые преимущества серии

Модели для оптики различного диаметра: 12,7 / 25,4 / 50,8 мм.
Угол регулировки отклонения и наклона ±3°/ ±4° обеспечивает высокую точность настройки.
Непрерывное вращение на 360°.

Плавная регулировка положения оптических элементов с помощью трех регулировочных винтов Ø0,25 мм.
Прочный и надежный корпус из алюминиевого сплава 6061-T6.
Без блокировки.

Документация

OMFW-B - прецизионные держатели оптики

860.12 Kb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
