OMT-AS 3-осевые держатели оптики с блокировкой

Описание
Модели
Преимущества
Документация

Увеличить

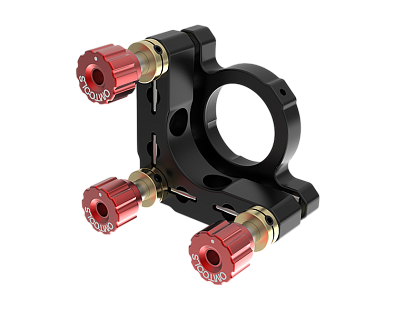

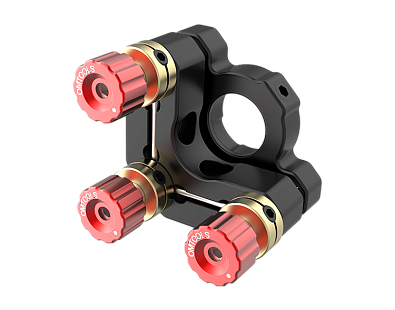

Серия 3-осевых регулируемых держателей оптики OMT-AS широко применяется для установки и регулировки круглых оптических элементов. Держатели OMT-AS обеспечивают регулировку по тангажу, рысканию и оси Z (оптической оси). Они также отличаются оптимизированной конструкцией, высокой стабильностью и чувствительностью. Винтовые пары представлены втулкой из каробронзы и резьбовым винтом из нержавеющей стали, которые обеспечивают плавную регулировку. Нижняя поверхность держателя имеет резьбовые отверстия M4/M6 и сквозные отверстия M3/M4, что обеспечивает гибкость в способах крепления для различных применений.

Модельный ряд

Фото

Модель

OMT12AS

OMT25AS

OMT50AS

Стоимость с НДС^*

9702 руб.

10143 руб.

13401 руб.

OMT12AS

9702 руб.
OMT25AS

10143 руб.
OMT50AS

13401 руб.

Основные параметры серии OMT-AS

Диаметр оптики, мм	12,7 - 50,8	Минимальная толщина оптики, мм	2 -4
Диапазон регулировки углов, °	±3° - ±4°	Материал	Алюминиевый сплав 6061-T6
Точность регулировки, °/об	0,68 - 0,24	Тип/количество винтов	M6x0,25 с блокировкой/3шт

Ключевые преимущества серии

Угол регулировки ±3° / ±4° обеспечивает высокую точность настройки.
Плавная регулировка положения оптических элементов с помощью регулировочных винтов Ø0,25 мм.

Прочный и надежный корпус из алюминиевого сплава 6061-T6.
Модели для оптики различного диаметра: 12,7 / 25,4 / 50,8 мм.
Блокировка осуществляется при помощи стопорных гаек.

Документация

OMT-AS - 3-осевые держатели оптики с блокировкой

808.39 Kb, PDF
