PVA-00 Плоско-выпуклые цилиндрические линзы

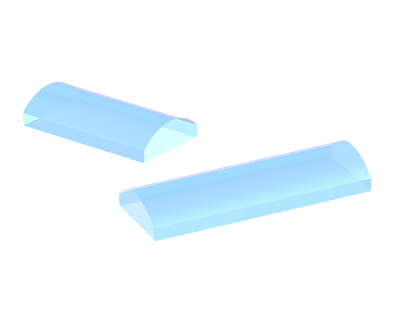

  • Плоско-выпуклая цилиндрическая линза
Увеличить
  • Плоско-выпуклая цилиндрическая линза
Плоско-выпуклые цилиндрические линзы имеют одну цилиндрическую и одну плоскую поверхность. В отличие от сферических, цилиндрические линзы используются для фокусировки входного луча в одной фокальной плоскости. Для уменьшения аберраций, пучок должен падать на изогнутую поверхность линзы. При использовании линзы для коллимации точечного источника света, пучок должен падать на плоскую поверхность.
Модельный ряд
Радиус кривизны, мм:
Выберите вариант
Фокусное расстояние, мм:
Выберите вариант
Отменить все фильтры
Фото
Модель
PVA030100
PVA030400
PVA030500
PVA031000
PVA040100
PVA040400
PVA041000
PVA061000
PVA071200
PVA071500
PVA072400
Радиус кривизны, мм
5,17
10,34
12,92
20,67
5,17
10,34
20,67
20,67
25,84
31,01
51,68
Фокусное расстояние, мм
10
20
25
40
10
20
40
40
50
60
100
Материал
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
Просветляющее покрытие, нм
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
Рабочая длина волны, нм
587,6
587,6
587,6
587,6
587,6
587,6
587,6
587,6
587,6
587,6
587,6
Стоимость с НДС*
3709 руб.
3709 руб.
3709 руб.
3709 руб.
3709 руб.
3709 руб.
3709 руб.
4637 руб.
6955 руб.
6955 руб.
6955 руб.

  • PVA030100
    3709 руб.

  • PVA030400
    3709 руб.

  • PVA030500
    3709 руб.

  • PVA031000
    3709 руб.

  • PVA040100
    3709 руб.

  • PVA040400
    3709 руб.

  • PVA041000
    3709 руб.

  • PVA061000
    4637 руб.

  • PVA071200
    6955 руб.

  • PVA071500
    6955 руб.

  • PVA072400
    6955 руб.
Основные параметры серии PVA-00
Материал H-K9L (Schott BK7) Тип Плоско-выпуклые цилиндрические
Проектная длина волны, нм 587,6 Допуск на фокусное расстояние, % ±1
Допуск на диаметр, мм +0,0 / -0,1 Допуск на толщину, мм +0,0 / -0,1
Плоскостность λ/4 Качество обработки поверхности 60/40
Эксцентриситет, угл.мин. <3 Эффективная апертура, % >90
Фаска <0,2x45° Диапазон длин волн 350 нм - 2 мкм
Ключевые преимущества серии

  • Материал: H-K9L (Schott BK7).

  • Проектная длина волны: 587,6 нм.

  • Эффективная апертура: >90%.

Документация
PVA-00 – плоско-выпуклые цилндрические линзы
339.45 Kb, PDF
