FVB-02 Плоско-выпуклые линзы

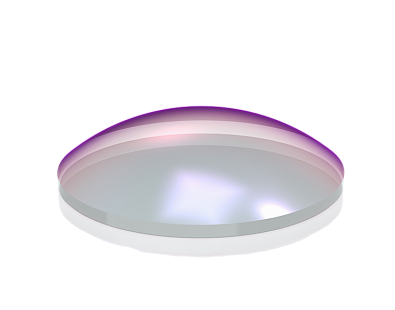

  • Плоско-выпуклая линза

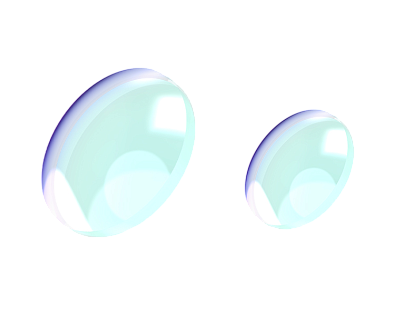

  • Плоско-выпуклая линза

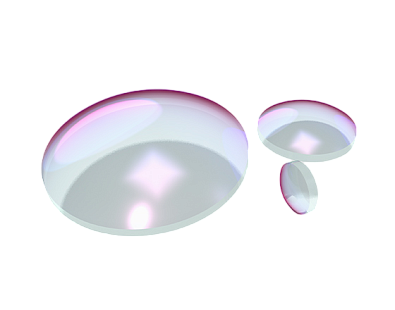

  • Плоско-выпуклая линза
Увеличить
  • Плоско-выпуклая линза
  • Плоско-выпуклая линза
  • Плоско-выпуклая линза

Плоско-выпуклая линза имеет одну выпуклую и одну плоскую поверхность, положительное фокусное расстояние и часто используется для сужения пучка, уменьшения фокусного расстояния или увеличения изображения. Чтобы уменьшить сферическую аберрацию, когда плоско-выпуклая линза используется для фокусировки коллимированного пучка, пучок должен падать на выпуклую поверхность линзы; когда она используется для коллимации точечного источника света, пучок должен падать на плоскую поверхность.

Модельный ряд
Фокусное расстояние, мм:
Выберите вариант
Диаметр, мм:
Выберите вариант
Отменить все фильтры
Фото
Модель
FVB040402
FVB080802
FVB081002
FVB081202
FVB081802
FVB082402
FVB082702
FVB082902
FVB083002
FVB083102
FVB083202
FVB083602
Фокусное расстояние, мм
20
35
40
50
75
100
150
175
200
250
300
500
Материал
JGS1
JGS1
JGS1
JGS1
JGS1
JGS1
JGS1
JGS1
JGS1
JGS1
JGS1
JGS1
Диаметр, мм
12,7
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
Просветляющее покрытие, нм
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
Рабочая длина волны, нм
587,6
587,6
587,6
587,6
587,6
587,6
587,6
587,6
587,6
587,6
587,6
587,6
Стоимость с НДС*
7514 руб.
11271 руб.
11271 руб.
9392 руб.
9392 руб.
9392 руб.
9392 руб.
9392 руб.
9392 руб.
9392 руб.
9392 руб.
9392 руб.

  • FVB040402
    7514 руб.

  • FVB080802
    11271 руб.

  • FVB081002
    11271 руб.

  • FVB081202
    9392 руб.

  • FVB081802
    9392 руб.

  • FVB082402
    9392 руб.

  • FVB082702
    9392 руб.

  • FVB082902
    9392 руб.

  • FVB083002
    9392 руб.

  • FVB083102
    9392 руб.

  • FVB083202
    9392 руб.

  • FVB083602
    9392 руб.
Основные параметры серии FVB-02
Материал JGS1 (УФ-плавленый кварц) Тип Плоско-выпуклые
Проектная длина волны, нм 587,6 Допуск на фокусное расстояние, % ±1
Допуск на диаметр, мм +0,0 / -0,1 Допуск на толщину, мм ±0,1
Плоскостность λ/4 Качество обработки поверхности 40/20
Эксцентриситет, угл.мин. <3 Эффективная апертура, % >90
Фаска <0,2x45° Просветляющее AR-покрытие, нм 650 - 1050
Ключевые преимущества серии

  • Материал: JGS1 (УФ-плавленый кварц).

  • Проектная длина волны: 587,6 нм.

  • Эффективная апертура: >90%.

Документация
FVВ-02 – плоско-выпуклые линзы
442.81 Kb, PDF
Стоимость указана:

  • С учетом НДС.

  • Без учета доставки от Поставщика к Заказчику.

  • Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.

  • Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
