FVA-01 Плоско-выпуклые линзы

Описание
Модели
Преимущества
Документация

Увеличить

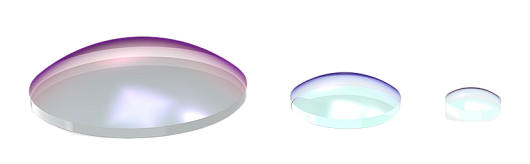

Плоско-выпуклая линза имеет одну выпуклую и одну плоскую поверхность, положительное фокусное расстояние и часто используется для сужения пучка, уменьшения фокусного расстояния или увеличения изображения. Чтобы уменьшить сферическую аберрацию, когда плоско-выпуклая линза используется для фокусировки коллимированного пучка, пучок должен падать на выпуклую поверхность линзы; когда она используется для коллимации точечного источника света, пучок должен падать на плоскую поверхность.

Основные параметры серии FVA-01

Материал	H-K9L (Schott BK7)	Тип	Плоско-выпуклые
Проектная длина волны, нм	632,8	Допуск на фокусное расстояние, %	±1
Допуск на диаметр, мм	+0,0 / -0,1	Допуск на толщину, мм	±0,1
Плоскостность	λ/4	Качество обработки поверхности	40/20
Эксцентриситет, угл.мин.	<3	Эффективная апертура, %	>90
Фаска	<0,2x45°	Просветляющее AR-покрытие, нм	350 - 650

Ключевые преимущества серии

Материал: H-K9L (Schott BK7).
Проектная длина волны: 632,8 нм.
Эффективная апертура: >90%.

Документация

FVA-01 – плоско-выпуклые линзы

457.85 Kb, PDF
