NMA-00 Отрицательные менисковые линзы

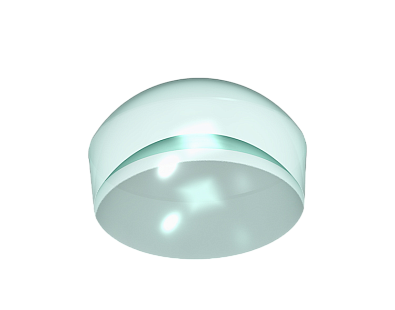

  • Отрицательная менисковая линза

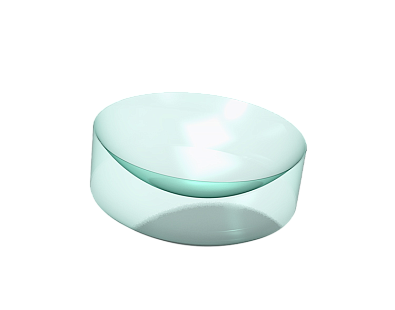

  • Отрицательная менисковая линза

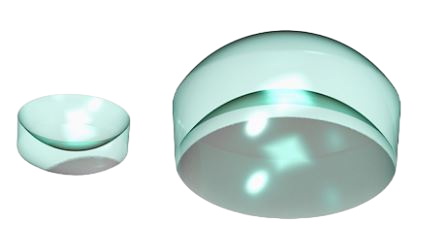

  • Отрицательная менисковая линза
Увеличить
  • Отрицательная менисковая линза
  • Отрицательная менисковая линза
  • Отрицательная менисковая линза
Отрицательные менисковые линзы состоят из двух изогнутых поверхностей: вогнутой и выпуклой. Обладают отрицательным фокусным расстоянием. Линзы данного типа обычно используются для смежных задач, таких как расширение луча, увеличение фокусного расстояния или уменьшение числовой апертуры. Для уменьшения сферических аберраций, пучок должен падать на выпуклую поверхность. При использовании линзы для коллимации сходящегося пучка, луч должен падать на вогнутую поверхность.
Модельный ряд
Фокусное расстояние, мм:
Выберите вариант
Диаметр, мм:
Выберите вариант
Отменить все фильтры
Фото
Модель
NMA082400
NMA082700
NMA083000
NMA083200
NMA083400
NMA083600
NMA084200
NMA132400
NMA132700
NMA133000
NMA133200
NMA133400
NMA133600
NMA134200
Фокусное расстояние, мм
-100
-150
-200
-300
-400
-500
-1 000
-100
-150
-200
-300
-400
-500
-1 000
Материал
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
Диаметр, мм
25,4
25,4
25,4
25,4
25,4
25,4
25,4
50,8
50,8
50,8
50,8
50,8
50,8
50,8
Просветляющее покрытие, нм
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
Стоимость с НДС*
2621 руб.
2621 руб.
2621 руб.
3067 руб.
3067 руб.
3067 руб.
3067 руб.
4850 руб.
4850 руб.
4850 руб.
4850 руб.
7079 руб.
7079 руб.
7079 руб.

  • NMA082400
    2621 руб.

  • NMA082700
    2621 руб.

  • NMA083000
    2621 руб.

  • NMA083200
    3067 руб.

  • NMA083400
    3067 руб.

  • NMA083600
    3067 руб.

  • NMA084200
    3067 руб.

  • NMA132400
    4850 руб.

  • NMA132700
    4850 руб.

  • NMA133000
    4850 руб.

  • NMA133200
    4850 руб.

  • NMA133400
    7079 руб.

  • NMA133600
    7079 руб.

  • NMA134200
    7079 руб.
Основные параметры серии NMA-00
Материал H-K9L Тип Отрицательные менисковые
Проектная длина волны, нм 632,8 Допуск на фокусное расстояние, % ±1
Допуск на диаметр, мм +0,0 / -0,1 Допуск на толщину, мм ±0,02
Плоскостность λ/4 Качество обработки поверхности 40/20
Эксцентриситет, угл.мин. <3 Эффективная апертура, % >90
Фаска <0,2x45° Просветляющее покрытие Без покрытия
Ключевые преимущества серии

  • Материал: H-K9L.

  • Проектная длина волны: 632,8 нм.

  • Эффективная апертура: >90%.

Документация
NMA-00 – отрицательные менисковые линзы
383.55 Kb, PDF
Стоимость указана:

  • С учетом НДС.

  • Без учета доставки от Поставщика к Заказчику.

  • Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.

  • Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
