Подберите в нашем каталоге идеальный фильтр для широкого спектра применений и оптимизируйте эффективность вашей оптической системы!
В мире передовых оптических технологий дихроичные фильтры играют критически важную роль, обеспечивая разделение световых потоков по спектральному признаку. Эти компоненты, основанные на многослойных тонкопленочных покрытиях, позволяют точно управлять светом, отражая одни диапазоны длин волн и пропуская другие.
Что такое дихроичные фильтры?
В отличие от обычных зеркал, которые отражают весь видимый спектр, дихроичные фильтры обладают уникальной способностью избирательно работать со светом. Они создаются путем нанесения чередующихся тонких слоев диэлектрических материалов с различными показателями преломления на прозрачную подложку. Благодаря принципам интерференции света эти слои эффективно отражают свет в определенном диапазоне длин волн, в то время как свет другого диапазона проходит через фильтр почти без потерь.

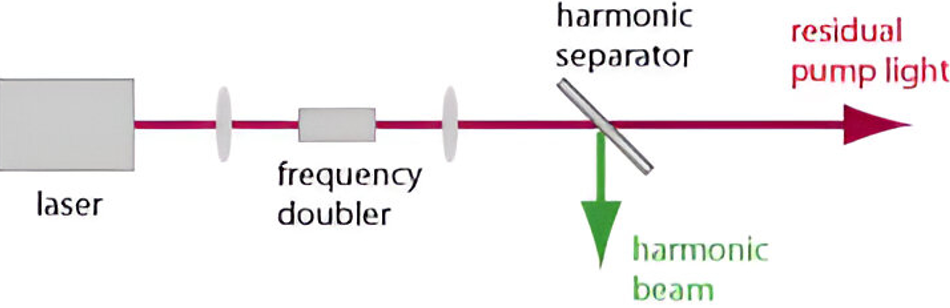

Использование дихроичного фильтра в качестве разделителя гармоник
Большинство дихроичных фильтров являются диэлектрическими, но существуют и кристаллические фильтры, многослойная структура которых состоит из полупроводниковых материалов. В обоих случаях принцип действия основан на многослойном интерференционном покрытии.
Типы и функциональность
Среди дихроичных фильтров различают следующие типы:
-
Длинноволновые (Long-pass) фильтры пропускают свет с длиной волны выше заданного порога (точки отсечки), отражая более короткие волны. В ассортименте представлены модели с точкой отсечки от 450 до 770 нм, диапазоном пропускания от 465 до 900 нм и отражения — от 380 до 755 нм.
-
Коротковолновые (Short-pass) фильтры пропускают свет с длиной волны ниже заданного порога (точки отсечки), отражая более длинные волны. В каталоге доступны модели серии DFS с точкой отсечки от 500 до 690 нм и диапазоном пропускания от 440 до 675 нм.
-
Полосовые (Band-pass): пропускают свет только в узком диапазоне длин волн, отражая всё, что находится за его пределами.
-
Высокая отражательная способность: минимизируют потери в отражаемом диапазоне.
-
Низкое пропускание в отраженном диапазоне: эффективно блокируют нежелательный свет.
-
Подходят для систем визуализации и машинного зрения.
-
Устойчивость к высоким температурам и превосходная спектральная стабильность.
-
Высокая оптическая мощность: способны выдерживать высокие уровни мощности, что особенно важно для лазерных систем.
-
Лазерные системы: для разделения или комбинирования различных лазерных лучей (например, в медицинских лазерах или системах литографии).
-
Оптическая микроскопия: для освещения образца светом определенного спектра и одновременного разделения возбуждающего и эмиссионного света (флуоресцентная микроскопия).
-
Спектроскопия: в качестве компонентов спектральных анализаторов.
-
Проекционные системы: для разделения цветов в системах отображения.
-
Научные приборы: в астрономии, физических экспериментах и аналитических установках. В этом случае Вам также может быть интересен держатель дихроичных фильтров, оснащенный пятью съемными прижимными рамками для легкой замены и фиксации оптических элементов.
Апертура представленных в нашем каталоге дихроичных фильтров составляет более 90%, коэффициент отражения – 98 % и более, коэффициент пропускания – 95 % и более. Размеры фильтров - 36x25 мм, качество обработки поверхности 60/40 царапин/сколов.
Ключевые преимущества
Области применения
Благодаря своим уникальным свойствам дихроичные фильтры находят широкое применение в самых разнообразных областях:
Производство дихроичных фильтров требует высокоточных технологий вакуумного напыления. Компания OMTOOLS предлагает широкий выбор дихроичных фильтров с различными характеристиками, адаптированными под конкретные задачи заказчиков, гарантируя при этом высокую производительность и долговечность.
Использование дихроичных фильтров открывает новые возможности для создания более эффективных, компактных и функциональных оптических устройств, что продолжает двигать вперед науку и технологии.
Специалисты компании «Специальные Системы. Фотоника» готовы предоставить дополнительную информацию и подобрать решение для ваших задач. Чтобы получить консультацию или оформить заказ, свяжитесь с нами.
