Различные модели поляризаторов для ваших задач.
Поляризаторы - это ключевые оптические элементы, которые пропускают желаемое состояние поляризации и отражают, поглощают или отклоняют остальные. Они существуют в большом разнообразии конструкций, каждая из которых имеет свои преимущества. Чтобы помочь вам выбрать лучший поляризатор для вашего применения, мы расскажем принцип работы поляризаторов и представим ассортимент нашего каталога.

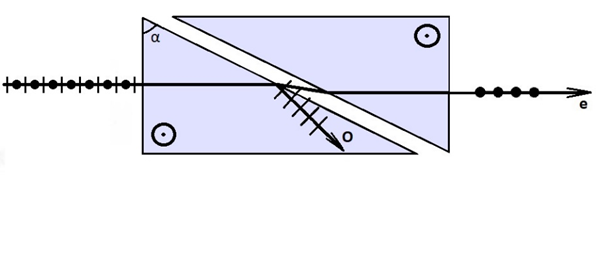

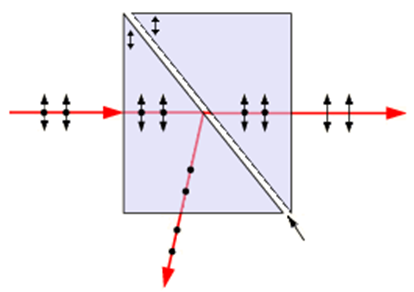

В основе принципа работа поляризационных призм лежит явление двойного лучепреломления – разделения светового луча на два луча с разной поляризацией из-за различной скорости света в кристалле в зависимости от направления поляризации. Свет с произвольной поляризацией, проходя через торец призмы, испытывает двойное лучепреломление, расщепляясь на два луча - обыкновенный, имеющий горизонтальную плоскость поляризации и необыкновенный, с вертикальной плоскостью поляризации. После чего обыкновенный луч испытывает полное внутреннее отражение и оказывается полностью поглощённым. Необыкновенный луч беспрепятственно выходит через противоположный торец призмы. Таким образом на выходе получается поляризованный свет. Тип призмы определяет способ разделения лучей и характеристики выходного поляризованного света.
Призма Глана-Тейлора

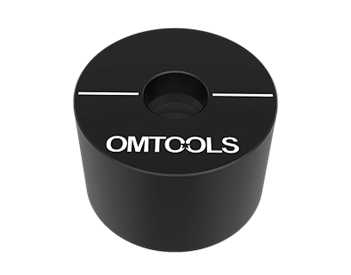

Одной из разновидностей поляризационных призм является призма Глана-Тейлора. Она отличается высокой степенью поляризации коэффициентом экстинкции более 200000:1, высоким порогом мощности и относительно небольшими размерами. Используется для создания линейно-поляризованного света в лазерных системах. Полоса пропускания охватывает УФ, видимый и средний ИК диапазоны. Диаметр призмы 25,4 мм, двулучепреломляющий материал – кальцит (диапазон длин волн 350 нм - 2,3 мкм) или α-BBO (диапазон длин волн 220 нм - 3 мкм). Отклонение луча составляет менее 3’.
Призма Волластона

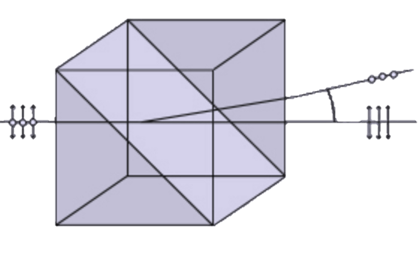

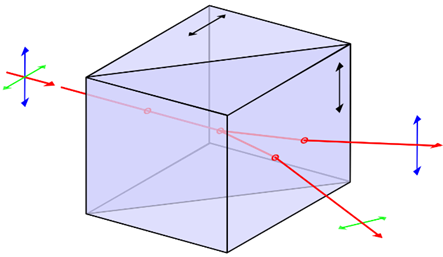

Призма Волластона состоит из двух частей кристалла с разными направлениями оптических осей. Неполяризованный свет, проходя через неё, разделяется на два ортогонально поляризованных луча, которые расходятся под определенным углом. Угол расхождения зависит от материала призмы и угла, под которым склеены кристаллы. Используется для анализа поляризации, спектроскопии и в качестве поляризационных делителей пучка. Диаметр призмы 25,4 мм. Материал призмы представлен в четырёх вариантах: кальцит (рабочая длина волны 350 – 2000 нм), α-BBO (190 – 3500 нм), кварц (200 – 2300 нм), YVO4 (500 – 4000 нм). Защитное покрытие – фторид магния. Отклонение луча менее 3’.
Призма Глана

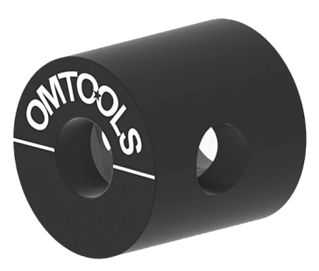

Лазерная призма Глана представляет собой поляризационный элемент, предназначенный для работы с высокомощным лазерным излучением. Она также состоит из двух призм, изготовленных из двулучепреломляющего кристаллического материала с воздушным зазором между ними. Отличительной чертой является наличие двух выходных окон, благодаря чему призмы можно использовать в двух направлениях. Такая конструкция позволяет работать с излучением высокой интенсивности. Для изготовления призмы были использованы материалы с различными полосами пропускания: кальцит, YVO4 и α-BBO. Рабочие длины волн находятся в промежутке от УФ до среднего ИК диапазона: от 220 нм до 4 мкм.
Призма Рошона

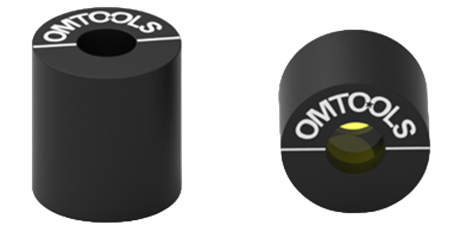

Призма Рошона в основном применяется в ультрафиолетовой (УФ) области спектра, где другие типы призм менее эффективны. Позволяет работать с длинами волн от видимого до среднего ИК диапазона: модели из кварца соответствует длина волны 400 – 2300 нм, рабочий диапазон для YVO4 500 – 4000 нм. Световая апертура составляет Ø10 мм, расхождение лучей возможно на угол 1° или 6°. Отклонение луча менее 3’.
Поляризационные светоделительные кубы

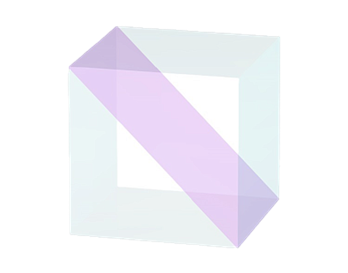

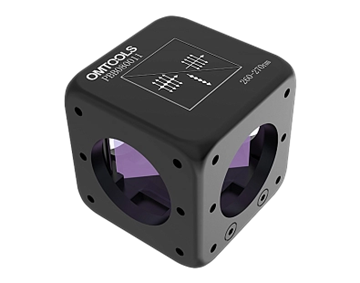

В нашем каталоге также представлены поляризационные светоделительные кубы PBB (диапазон длин волн 260 – 1064 нм), PBA1 (420 – 680 нм), PBA2 (620 – 1000 нм), PBA3 (900 – 1300 нм), PBA4 (1200 – 1600 нм). Они разделяют входящий свет на два ортогонально поляризованных луча, которые выходят под углом 90 градусов друг к другу. Один луч (обычно s-поляризованный) отражается, а другой (p-поляризованный) проходит насквозь. Используются для разделения и объединения лучей с разной поляризацией, изоляции лазеров, и в интерферометрах. Их отличительными чертами служат коэффициент экстинкции Tp:Ts > 1000:1, низкая отражательная способность поверхности. Предназначены для разделения s- и p-поляризованных световых волн.
Узнать подробнее > >
Если у вас остались вопросы, наши технические специалисты готовы предоставить консультацию и подобрать решение специально для ваших задач. Для этого свяжитесь с нами любым удобным способом.
