Датчик серии FBGLS100 для метрологических измерений внутри сооружения создан на основе оптоволоконных решетчатых датчиков и подходит для измерения нагрузки арматуры внутри сооружения и широко используется для мониторинга фундаментов, плотин, мостов, свайных фундаментов, облицовок туннелей и других конструкций. Прибор может быть заложен в здание надолго и совместим с высокоскоростными опросными устройствами FBG, которые также могут использоваться для динамического мониторинга. Болтовые растяжимые датчики имеют короткий срок службы и ограниченный диапазон мониторинга. В то время, как использование технологии оптоволоконных датчиков FBG позволяет динамически следить за армировкой в процессе строительства и эффективно реализовывать долгосрочный мониторинг и предупреждение оползней в фазе эксплуатации постройки.

Модельный ряд

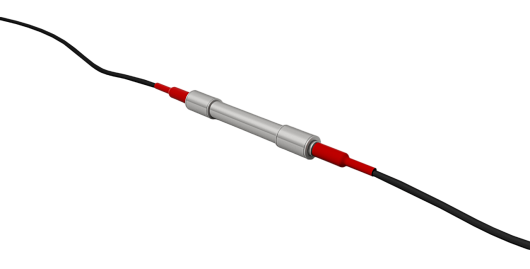

Фото

Модель

FBGLS100

Диапазон длин волн, нм

1525 — 1565

Тип датчика

FBG

Диапазон давления, МПа

0 — 250

Стоимость с НДС^*

по запросу

FBGLS100

по запросу

Основные параметры серии FBGLS100

Диапазон нагрузки, МПа	Растяжение: 0-250, сжатие: 0-160	Точность (F*S), %	1
Коэффициент отражения решетки, %	> 85	Размер, мм	Ø12 / Ø20 / Ø25 / Ø28 x 600 (размер динамометра зависит от размера болта)
Расположение контактов датчика	0,5м ± 0,1м армированный оптический кабель слева и справа от датчика	Разрешение (F*S), %	0,1
Длина волны, нм	1525 – 1565	Время отклика, с	0,1
Метод установки	Сварка с обоих концов	Способ подключения	Сварка, FC/APC

Ключевые преимущества серии

Высокая точность, стабильность и надежность.
Сенсор имеет квази-распределенные измерения, благодаря чему на одной оптической линии можно последовательно соединить до 20 датчиков температуры.
Простая конструкция и возможность использования с другими типами FBG-датчиков.

Изолированность, защита от электромагнитных помех, коррозии, загрязнений, ударов молнии, можно использовать в условиях сильных помех от электромагнитных полей, высокой вероятности разрядов молний, возможности возгорания, опасности взрыва и других экстремальных условиях.

Документация

FBGLS100 - оптические датчики нагрузки

341.93 Kb, PDF
