OMGB01 Измерители вносимых/обратных потерь

Описание
Модели
Преимущества
Документация

Увеличить

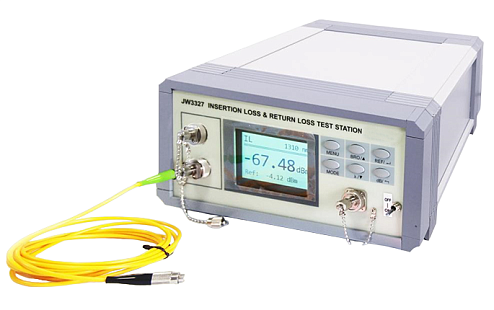

Измеритель вносимых потерь - это прибор, который используется для оценки потерь сигнала в оптических системах связи. Представляет собой компактное устройство, оснащенное встроенным высокостабильным источником излучения, генерирующим световой сигнал для проведения измерений. Важной особенностью этого измерителя является наличие большого цветного дисплея, который обеспечивает удобное отображение результатов измерений. Также прибор позволяет настраивать уровень сигнала для более точных измерений.

Оптический измеритель вносимых потерь обладает функцией одновременного теста IL/RL с двумя длинами волн, что позволяет проводить измерения как вносимых (Insertion Loss), так и обратных потерь (Return Loss). Это помогает выявлять проблемы в оптической системе связи и эффективно ее отлаживать. Кроме того, измеритель имеет входные коннекторы FC/APC с улучшенным позолоченным покрытием, предназначенные для использования в высокоточных измерениях.

Модельный ряд

Фото

Модель

OMGB01

Тип детектора

Индия-галлия арсенид (InGaAs)

Диапазон мощности, дБм

от +3 до -75

Длины волн, нм

800 - 1700

Тип волокна

одномодовый / многомодовый

Стоимость с НДС^*

по запросу

OMGB01

по запросу

Основные параметры серии OMGB01

Диапазон измеряемой мощности, дБ	0 - 75	Тип детектора	InGaAs 2.0
Калибровочная длина волны, нм	850/1300/1310/1490/1550/1625	Диапазон длин волн, нм	800 - 1700
Стабильность мощности, дБ	0,25 (от +3 до -55 дБм)	Тип коннектора	FC/APC
Точность отображения вносимых потерь, дБ	0,01	Точность отображения обратных потерь, дБ	0,1

Параметры серии для одномодового волокна

Диапазон длин волн, нм	1310 / 1550 (±10)	Мощность источника, дБм	≥ -5
Размеры измеряемого волокна, мкм	9/125	Стабильность выходного сигнала, дБ	±0,015 (15мин@25°C)
Диапазон измерения потерь, дБм	от +3 до -75	Погрешность измерения потерь, дБ	±0,05
Стабильность измерения потерь, дБ	±0,01

Параметры серии для многомодового волокна

Диапазон длин волн, нм	850/1310 (±10)	Мощность источника, дБм	≥ -28
Размеры измеряемого волокна, мкм	50/125 или 62,5/125	Стабильность выходного сигнала, дБ	±0,05 (15мин@25°C)
Диапазон измерения потерь, дБм	от +3 до -75	Погрешность измерения потерь, дБ	±0,01
Стабильность измерения потерь, дБ	±0,03

Ключевые преимущества серии

Одновременное тестирование IL/RL на двух длинах волн.
Измерения на длине волны 850 нм для многомодовых волокон.
Входные коннекторы FC/APC.

Встроенный высокостабильный источник излучения.
Большой цветной экран.
Возможность настройки уровня сигнала для измерений.

Документация

OMGB01 – измерители вносимых_обратных потерь

318.29 Kb, PDF
