FA-VA201 Вертикальные автоматизированные станции стыковки

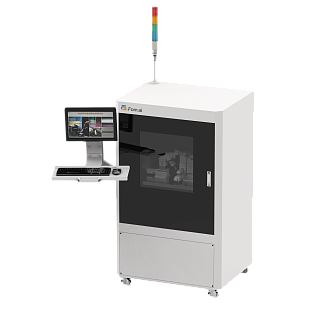

  • Вертикальная автоматизированная станция стыковки
Увеличить
  • Вертикальная автоматизированная станция стыковки

FA-VA201 специально разработаны для эффективного и точного соединения компонентов на производственной линии. Они предлагают высокую степень автоматизации, что способствует улучшению производительности и качества процесса стыковки.

Станции оснащены передовыми системами управления, которые обеспечивают высокую точность и надежность соединения компонентов. Вертикальная конфигурация позволяет оптимизировать использование пространства на производственной линии и обеспечивает удобный доступ к компонентам во время процесса стыковки.

Гибкие настройки и программное обеспечение позволяют адаптировать их под различные типы компонентов и производственные потребности. Эти станции призваны ускорить процесс стыковки, снизить количество брака и обеспечить высокую производительность производственной линии.

Модельный ряд
Отменить все фильтры
Фото
Модель
FA-VA201
Тип стыковки волокна
Вертикальный
Станция подходит для стыковки
TOSA
Стоимость с НДС*
по запросу

  • FA-VA201
    по запросу
Основные параметры серии FA-VA201
Количество осей регулировки (слева) X, Y, Z Количество осей регулировки (справа) θX, θY
Количество точек наблюдения 2 Возможность стыковки TOSA
Тип зажимного механизма Зажим для сборки сердцевины
 Тип нижнего зажимного механизма
 Зажим основания
Дозирующее оборудование Опционально Оборудование для обнаружения света Опционально
Оборудование для УФ-отверждения
 Опционально
 Источник питания
 AC 220В
Размеры, м 0,8 х 0,6 х 1,5 Вес, кг
 145
Рабочее расстояние, мм 86 Увеличение 0,6 – 5
Поле зрения FOV, мм
 0,9 х 0,7 – 8 х 6

 Левое регулировочное крепление


Перемещение по оси X, мм 20 Разрешение по оси X, мкм 0,5
Перемещение по оси Y, мм 20 Разрешение по оси Y, мкм 0,5
Перемещение по оси Z, мм 70 Разрешение по оси Z, мкм 0,5

Правое регулировочное крепление


Перемещение по оси θX, ° ±3 Разрешение по оси θX, ° 0,003
Перемещение по оси θY, ° ±3 Разрешение по оси θY, ° 0,003

Оборудование для УФ-отверждения


Диапазон длин волн, нм 365 - 405 Пиковая интенсивность излучения, мВт/см2 400 - 3200
Регулировка мощности, % 0 - 100 Метод управления I/O

Дозирующее оборудование


Время дозирования, с 0,001 – 9,999 Минимальная дозировка, мл 0,01
Точность, % ±0,5


Ключевые преимущества серии

  • Многоосевая система позиционирования.

  • Большое рабочее пространство.

  • Вывод торцевых изображений на экране монитора.


Документация
FA-VA201 - вертикальные автоматизированные станции стыковки оптических волокон c модулями передатчиков (TOSA)
302.00 Kb, PDF
