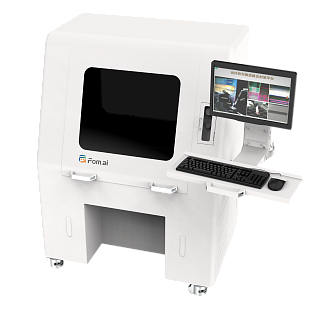

FA-WGC301 Планарные автоматизированные станции стыковки

Станции стыковки планарных волноводов FA-WGC301 представляют собой высокоточные системы позиционирования, разработанные для монтажа и соединения оптических компонентов. Серия включает в себя четыре модели, обеспечивающие многоосевое позиционирование с большим рабочим пространством, что позволяет эффективно обрабатывать различные типы оптических устройств. Это делает станции стыковки применимыми для работ с оптическими сплиттерами, PLC, DWDM и другими компонентами, требующими точного выравнивания и соединения.

Одной из ключевых особенностей данной серии является возможность вывода торцевых изображений на экране монитора. Это обеспечивает операторам удобство контроля и наблюдения за процессами стыковки, позволяя им точно управлять позиционированием компонентов и обеспечивать высокую точность и повторяемость соединений. Использование планарных волноводных станций стыковки позволяет повысить качество и эффективность работы оптических систем путем обеспечения надежного и точного соединения между компонентами.

Модельный ряд
Отменить все фильтры
Фото
Модель
Тип стыковки волокна
Системы сопряжения планарных волноводов
Станция подходит для стыковки
Сплиттеры
Стоимость с НДС*
по запросу
  • по запросу
Основные параметры серии FA-WGC301
Количество осей регулировки (слева) X, Y, Z, θX, θY Количество осей регулировки (справа) X, Y, Z, θX, θY, θZ
Количество точек наблюдения 2 Возможность стыковки Сплиттеры
Центральный столик Фиксатор + вакуумная адсорбция Конфигурация крепления Волоконно-оптическое крепление, FA-крепление, датчик контакта
Дозирующее оборудование Опционально Обнаружение обратной связи по мощности Стандартное
Оборудование для УФ-отверждения Опционально Источник питания AC 220В
Размеры, м 0,8 х 0,6 х 1,5 Вес, кг 170

Левое регулировочное крепление


Перемещение по оси X, мм 20 Разрешение по оси X, мкм 0,1
Перемещение по оси Y, мм 20 Разрешение по оси Y, мкм 0,1
Перемещение по оси Z, мм 30 Разрешение по оси Z, мкм 0,1
Перемещение по оси θX, ° ±5 Разрешение по оси θX, ° 0,003
Перемещение по оси θY, ° ±5 Разрешение по оси θY, ° 0,003

Правое регулировочное крепление


Перемещение по оси X, мм 20 Разрешение по оси X, мкм 0,1
Перемещение по оси Y, мм 20 Разрешение по оси Y, мкм 0,1
Перемещение по оси Z, мм 30 Разрешение по оси Z, мкм 0,1
Перемещение по оси θX, ° ±5 Разрешение по оси θX, ° 0,003
Перемещение по оси θY, ° ±5 Разрешение по оси θY, ° 0,003
Перемещение по оси θZ, ° ±5 Разрешение по оси θZ, ° 0,003

Система визуального наблюдения


Рабочее расстояние, мм 86 Поле зрения FOV, мм
0,9 х 0,7 – 8 х 6
Увеличение
0,6 – 5


Оборудование для УФ-отверждения


Диапазон длин волн, нм 365 - 405 Пиковая интенсивность излучения, мВт/см2 400 - 3200
Регулировка мощности, % 0 - 100 Метод управления I/O

Дозирующее оборудование


Время дозирования, с 0,001 – 9,999 Минимальная дозировка, мл 0,01
Точность, %
±0,5


Ключевые преимущества серии
  • Многоосевая система позиционирования.

  • Большое рабочее пространство.

  • Вывод торцевых изображений на экране монитора.
