FA-CSC401 Автоматизированные станции стыковки микросхем

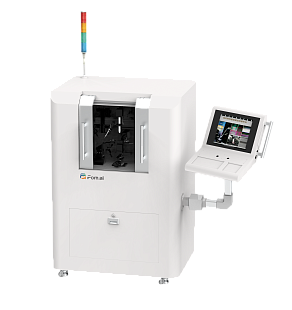

  • Автоматизированная станция стыковки микросхем
Увеличить
  • Автоматизированная станция стыковки микросхем

FA-CSC401 - это автоматизированные станции стыковки микросхем, специально разработанные для эффективного и надежного процесса стыковки микросхем на производственной линии. Они предоставляют высокоточное и автоматизированное решение для стыковки микросхем и других электронных компонентов, обеспечивая оптимальные условия для точного выравнивания и соединения. В настоящее время существует 2 стандартизированные системы сопряжения на уровне микросхем, которые подходят для сопряжения COB, микролинз и т.д.

Станции обеспечивают точное и стабильное положение микросхемы в процессе стыковки, что позволяет минимизировать возможность повреждений и повышает качество прибора. Они также обладают широким диапазоном настроек, что позволяет удовлетворить требования различных типов микросхем и задач производства.

Модельный ряд
Отменить все фильтры
Фото
Модель
FA-CSC401
Тип стыковки волокна
Системы стыковки на уровне чипа
Станция подходит для стыковки
COB
Стоимость с НДС*
по запросу

  • FA-CSC401
    по запросу
Основные параметры серии FA-CSC401
Количество осей регулировки (слева) X, Y, Z, θX, θY, θZ Количество осей регулировки (справа) Фиксированное положение
Количество точек наблюдения 2 Возможность стыковки COB
Крепление Держатель для линз на клипсе / вакуумный фиксатор Центральный столик Фиксирующее крепление + слот для корпуса-бабочки
Оборудование для УФ-отверждения Опционально Дозирующее оборудование Опционально
Оборудование для обнаружения света Анализ пятна рассеяния Источник питания AC 220В
Размеры, м 0,8 х 0,6 х 1,5 Вес, кг 170
Перемещение по оси X, мм 20 Перемещение по оси θX, ° ±5
Перемещение по оси Y, мм 20 Перемещение по оси θY, ° ±5
Перемещение по оси Z, мм 30 Перемещение по оси θZ, ° ±5
Разрешение по оси X, мкм 0,1 Разрешение по оси θX, ° 0,003
Разрешение по оси Y, мкм 0,1 Разрешение по оси θY, ° 0,003
Разрешение по оси Z, мкм 0,1 Разрешение по оси θZ, ° 0,003
Рабочее расстояние, мм 86 Поле зрения FOV, мм 0,9 × 0,7 – 8 × 6
Увеличение 0,6 – 5

Оборудование для УФ-отверждения


Диапазон длин волн, нм 365 - 405 Пиковая интенсивность излучения, мВт/см2 400 - 3200
Регулировка мощности, % 0 - 100 Метод управления I/O

Дозирующее оборудование


Время дозирования, с 0,001 – 9,999 Минимальная дозировка, мл 0,01
Точность, %
 ±0,5


Ключевые преимущества серии

  • Многоосевая система позиционирования.

  • Большое рабочее пространство.

  • Вывод торцевых изображений на экране монитора.


Документация
FA-CSC401 - автоматизированные станции стыковки COB
1.62 Mb, PDF
Стоимость указана:

  • С учетом НДС.

  • Без учета доставки от Поставщика к Заказчику.

  • Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.

  • Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
