SPYD100 Ручные линейные трансляторы

Описание
Модели
Преимущества
Документация

Увеличить

Сверхточные ручные линейные трансляторы серии SPYD изготовлены из алюминиевого сплава с черным анодированием. Обладают высокой чувствительностью (менее 2 мкм) и компактным размером. В серии используются направляющие с поперечными роликами, приводятся в движение микрометрическим винтом. Платформы могут использоваться в многоосных комбинациях.

Модельный ряд

Фото

Модель

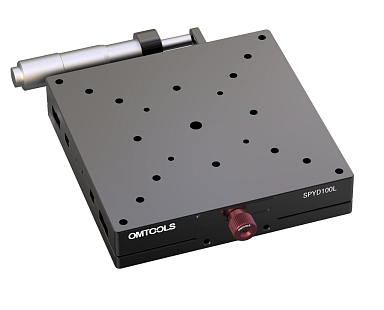

SPYD100L

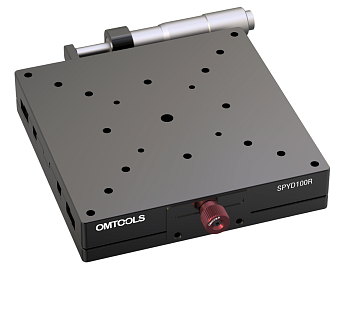

SPYD100R

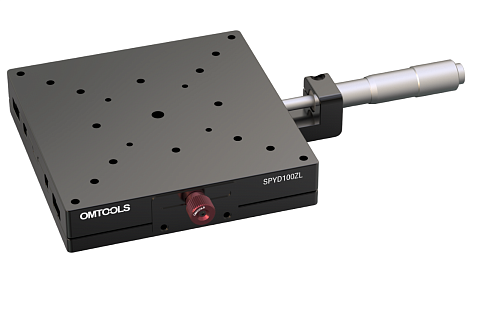

SPYD100ZL

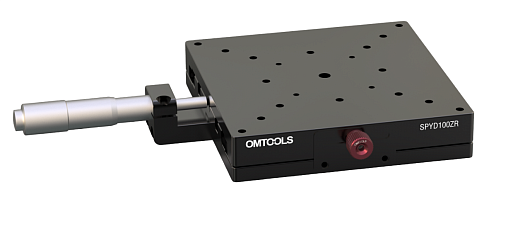

SPYD100ZR

Размеры платформы, мм

100 х 100

Перемещение, мм

Максимальная нагрузка, кг

Стоимость с НДС^*

14766 руб.

14170 руб.

SPYD100L

14766 руб.
SPYD100R

14766 руб.
SPYD100ZL

14170 руб.
SPYD100ZR

14170 руб.

Основные параметры серии SPYD100

Основной материал и обработка поверхности	Алюминиевый сплав Черное анодирование	Параллелизм, пм	<30
Направляющая	Поперечная роликовая	Параллелизм движения, пм	<10
Диапазон перемещения, мм	25	Отклонение, “	<25
Толщина платформы, мм	20	Нагрузка, кг	15
Цена деления, мм	0,01	Совместимость с монтажной платой-адаптером	OMLA03
Размеры платформы, мм	100х100	Совместимость с адаптером по оси Z	OMLA06B
Чувствительность, пм	<2

Ключевые преимущества серии

Направляющая с поперечными роликами имеет высокую грузоподъемность, износостойкость и чувствительность.
Положение регулирующего винта: слева, справа или по центру.
Общая толщина 20 мм, максимальная нагрузка 15 кг.

Изготовлены из алюминиевого сплава с черным анодированием, подходят для научных экспериментов по оптике и других областях, требующих высокой точности ручной настройки.
Диапазон перемещения 25 мм, размер платформы 100 х 100 мм.

Аксессуары

Фото	Модель	Стоимость с НДС^*
	OMLA03 Переходная пластина адаптер, размер 100х150х10 мм	5960 руб.
	OMLA06B Угловой кронштейн, размер 70х100х125 мм	16690 руб.

Документация

SPYD100 - ручные линейные трансляторы

2.91 Mb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
