SPYZ80 Ручные линейные трансляторы

Описание
Модели
Преимущества
Документация

Увеличить

Сверхточные ручные линейные трансляторы серии SPYZ изготовлены из алюминиевого сплава с черным анодированием. Обладают высокой чувствительностью (менее 2 мкм) и компактным размером. В серии используются направляющие с поперечными роликами, приводятся в движение микрометрическим винтом. Платформы могут использоваться для перемещения по осям Y и Z.

Модельный ряд

Фото

Модель

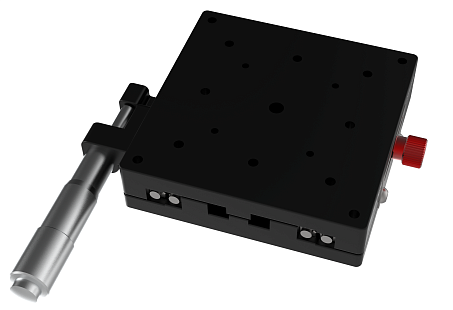

SPYZ80L

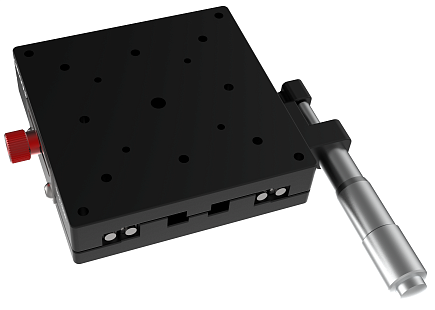

SPYZ80R

Размеры платформы, мм

80 х 80

Перемещение, мм

Максимальная нагрузка, кг

4,9

Стоимость с НДС^*

12572 руб.

SPYZ80L

12572 руб.
SPYZ80R

12572 руб.

Основные параметры серии SPYZ80

Основной материал и обработка поверхности	Алюминиевый сплав Черное анодирование	Параллелизм движения, пм	<10
Направляющая	Поперечная роликовая	Отклонение, “	<25
Диапазон перемещения, мм	25	Горизонтальная нагрузка, кг	7
Толщина платформы, мм	20	Вертикальная нагрузка, кг	4,9
Цена деления, мм	0,01	Масса, кг	0,5
Чувствительность, пм	<2	Совместимость с монтажной платой-адаптером	OMLA02
Размеры платформы, мм	80х80	Совместимость с адаптером по оси Z	OMLA05B
Параллелизм, пм	<30

Ключевые преимущества серии

Направляющая с поперечными роликами имеет высокую грузоподъемность, износостойкость и чувствительность.
Положение регулирующего винта: слева или справа.
Общая толщина 20 мм, максимальная горизонтальная нагрузка 7 кг, максимальная вертикальная нагрузка 4,9 кг.

Изготовлены из алюминиевого сплава с черным анодированием, подходят для научных экспериментов по оптике и других областях, требующих высокой точности ручной настройки.
Диапазон перемещения 25 мм, размер платформы 80 х 80 мм.

Аксессуары

Фото	Модель	Стоимость с НДС^*
	OMLA02 Переходная пластина адаптер, размер 80х125х10 мм	3576 руб.
	OMLA03B Угловой кронштейн, размер 40х40х58 мм	4768 руб.

Документация

SPYZ80 - ручные линейные трансляторы

728.49 Kb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
