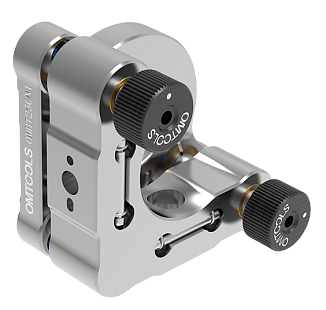

OMBT25CN1 Стальной держатель оптики, диаметр оптики 25,4 мм, максимальная толщина оптики 2,0 мм, винты M6 с накатанной головкой/2 шт., крепление - двойной зажим

  • Стальной держатель оптики
Увеличить
  • Стальной держатель оптики
Цена по запросу

Держатели оптики серии OMBT представляют собой отличное решение для оптических систем, требующих высокой стабильности и точности. Держатели изготовлены из нержавеющей стали, благодаря чему они характеризуются высокой прочностью и низким коэффициентом теплового расширения. Уменьшенная отражательная способность поверхности сводит к минимуму нежелательное воздействие на оптическую систему. Держатели OMBT позволяют осуществлять плавную и точную регулировку положения оптических элементов.

Стальной держатель оптики
OMBT – Стальные держатели оптики
Подробная информация

Для удобной установки в оптические схемы держатели оснащены резьбовыми отверстиями M4/M6 и потайными отверстиями M3/M4. Вокруг резьбовых отверстий M4/M6 также расположены центровочные отверстия Ø2 мм, предназначенные для точного выравнивания при использовании с высокостабильными стержнями серии PSN1E. Крепление оптических элементов осуществляется с помощью двойного зажима (гибкий рычаг и стопорное кольцо) или стопорного кольца с резьбой SM05/SM1. Это обеспечивает надежную фиксацию элементов и высокую стабильность положения, одновременно упрощая и ускоряя процесс установки оптики.


Параметры модели OMBT25CN1


Диаметр оптики, мм
 25,4
 Максимальная толщина оптики, мм
 2,0
Тип/количество регулировочных винтов M6 с накатанной головкой/2 шт.
Крепление оптики
 Двойной зажим (гибкий рычаг + стопорное кольцо)
Диапазон регулировки углов, °
 ±4
 Точность регулировки, °/об
 0,40
Максимальное линейное перемещение по оси Z, мм
 -
 Масса, кг
 0,23

Общие параметры серии OMBT


Материал Нержавеющая сталь Обработка поверхности Полировка и пескоструйная обработка
Документация
OMBT25CN1 - стальной держатель оптики, диаметр оптики 25,4 мм, толщина оптики 2 мм, винты M6 2 шт
231.58 Kb, PDF
