OMTD50G Круглые монтажные платформы

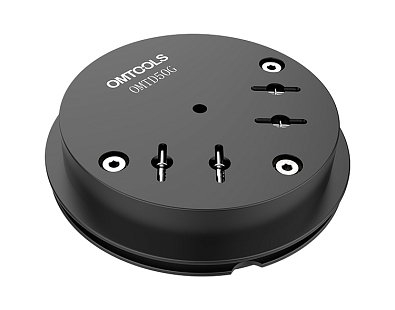

  • Круглая монтажная платформа

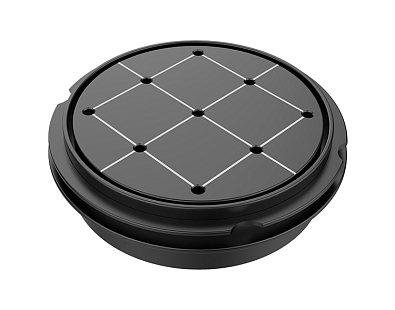

  • Круглая монтажная платформа
Увеличить
  • Круглая монтажная платформа
  • Круглая монтажная платформа
Круглая монтажная платформа OMTD50G может быть установлена сверху или снизу кубов OMTD50A и OMTD50D для 60-мм каркасных систем. Платформа также оснащена тремя парами регулировочных винтов SPM5L13, которые обеспечивают угол тангажа/рысканья ±3° и перемещение 6 мм вдоль оси Z. Она имеет 9 резьбовых отверстий М4. Центры резьбовых отверстий равномерно распределены в пределах квадрата 36,5×36,5 мм с шагом 18,25 мм. В нижней части также расположены отверстия M4 для установки стержней.
Модельный ряд
Отменить все фильтры
Фото
Модель
OMTD50G
Стоимость с НДС*
23520 руб.

  • OMTD50G
    23520 руб.
Основные параметры серии OMTD50G
Материал Алюминиевый сплав 6061-Т6 Обработка поверхности Черное анодирование
Перемещение по оси Z, мм 6 Угол тангажа/рысканья, ° ± 3
Точность угла, ° 0,4 Отверстия на платформе М4/9 шт
Толщина пластины, мм 19,8 Монтажные отверстия М4/1 шт
Ключевые преимущества серии

  • Материал — алюминиевый сплав 6061-T6.

  • Совместима с 60-мм каркасной системой.

  • Может быть установлена совместно с кубами OMTD50А и OMTD50D.

  • Обеспечивает угол тангажа/рысканья в пределах ±3°.

  • Перемещение в направлении оси Z – 6 мм.

Документация
OMTD50G - круглые монтажные платформы
540.92 Kb, PDF
Стоимость указана:

  • С учетом НДС.

  • Без учета доставки от Поставщика к Заказчику.

  • Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.

  • Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
