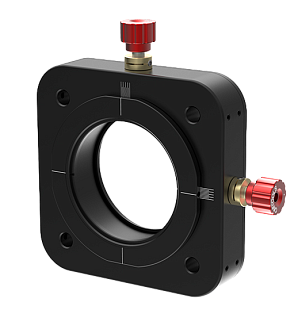

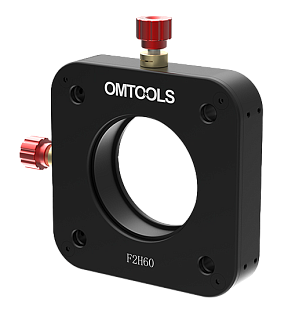

F2H60 Кинематические держатели оптики
Держатели оптики серии F2H60 предназначены для установки оптических элементов круглой формы диаметром 50,8 мм и толщиной до 15 мм. Центральное отверстие имеет резьбу SM2, а для надежной фиксации оптики используется стопорное кольцо, обеспечивающее точное перемещение на ±1 мм по осям X и Y за счет двух прецизионных резьбовых пар с функцией самоблокировки. Конструкция держателей также позволяет выполнять регулировку положения оптического элемента в диапазоне ±2 мм с помощью регулировочных винтов с блокировкой.
Держатели F2H60 полностью совместимы с каркасными системами 60 мм и имеют отверстия для установки соединительных стержней диаметром 6 мм по периметру. В основании держателей предусмотрены резьбовые отверстия M6, что позволяет крепить их на стержни.
| Материал | Алюминиевый сплав 6061-T6 | Диаметр оптики, мм | 50,8 |
| Максимальная толщина оптики, мм | 15 | Диапазон регулировки по осям X и Y, мм | ±2 |
| Точность настройки, мм/об. | 0,25 | Масса, кг | 0,32 |
-
Прочный и надежный корпус из алюминиевого сплава с черным анодированным покрытием.
-
Подходят для установки круглой оптики диаметром 50,8 мм и толщиной до 15 мм.
-
Стопорное кольцо оснащено винтовыми парами для прецизионного перемещения.
-
Регулировочные винты с блокировкой обеспечивают ход ±2 мм по осям X и Y.
-
Резьбовые отверстия M6 для установки на оптические стержни.
-
Совместимость с каркасными системами 60 мм.
-
