OMTD25C Поворотные монтажные пластины

Описание
Модели
Преимущества
Документация

Увеличить

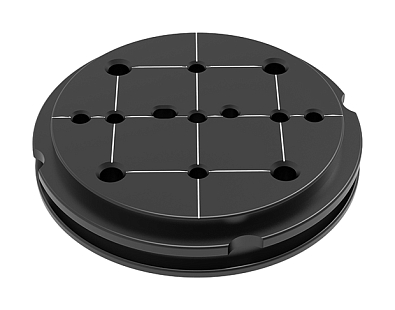

Поворотная монтажная пластина OMTD25C может быть установлена сверху или снизу кубов OMTD25D и OMTD25E и свободно вращаться вместе с ними. Она имеет резьбовые отверстия М3 и М4 для крепления прижимного основания или других деталей, а также отверстие для штифта Ø2,5 мм для позиционирования монтажных компонентов, обозначенное гравированными линиями.

Модельный ряд

Фото

Модель

OMTD25C

Тип резьбы

M3/M4

Стоимость с НДС^*

4317 руб.

OMTD25C

4317 руб.

Основные параметры серии OMTD25C

Материал	Алюминиевый сплав 6061-Т6	Обработка поверхности	Черное анодирование
Диаметр пластины, мм	50,4	Резьба отверстий на рабочей поверхности	M3/M4
Диаметр отверстий на рабочей поверхности, мм	2,5	Расстояние между отверстиями на рабочей поверхности, мм	10
Шаг шкалы, °	2	Резьба и количество монтажных отверстий	M4/1

Ключевые преимущества серии

Материал — алюминиевый сплав 6061-T6.
Совместим с 30-мм каркасной системой.
На нижней части имеется вращающийся диск с делениями.

Резьба монтажных отверстий M3 и M4.
Отверстия для установки стержней.

Аксессуары

Фото	Модель	Стоимость с НДС^*
	OMTD25A Монтажная пластина, размеры 50,8х50,8х6,4 мм	2787 руб.
	OMTD25B Монтажная пластина, размеры 50,8х50,8х6,4 мм	2787 руб.
	OMTD25D Монтажный куб для каркасных систем, размеры 55х55х52 мм	10057 руб.
	OMTD25E Монтажный куб для каркасных систем, размеры 55х55х52 мм	11259 руб.
	OMTD25G Круглая монтажная пластина, перемещение по оси Z 2,8 мм	4317 руб.
	OMTD25H Держатель оптики, диаметр оптики 25,4 мм, минимальная толщина 3 мм	6176 руб.
	OMTD25K Держатель оптики прямоугольной формы, длина оптики 26-43 мм, максимальная толщина 3 мм	11423 руб.
	OMTD25M Зажим для светоделительных кубов, размеры призмы 25,4х25,4х26,15 мм	7324 руб.

Документация

OMTD25C - поворотные монтажные пластины

482.79 Kb, PDF
