LBB08 Монтажные пластины

Описание
Модели
Преимущества
Документация

Увеличить

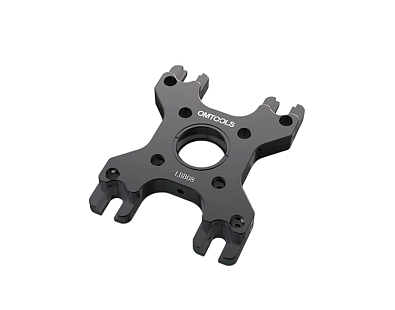

Монтажные пластины, производимые компанией OMTOOLS, используются для соединения компонентов каркасных систем. Центральное сквозное отверстие с резьбой SM1 предназначено для соединения с оптомеханическими компонентами и оптическими элементами диаметром 25,4 мм.

Монтажные пластины имеют 8 отверстий Ø 6 мм с шагом 30х30 мм и 60х60 мм. Внутри этих отверстий находятся установочные винты М3 для крепления стальных стержней. На нижней части есть резьбовое отверстие M4, с помощью которого пластину можно напрямую установить на стержень из нержавеющей стали Ø12 и Ø25 мм.

Модельный ряд

Фото

Модель

LBB08

Стоимость с НДС^*

5547 руб.

LBB08

5547 руб.

Основные параметры серии LBB08

Материал	Алюминиевый сплав 6061-Т6	Обработка поверхности	Черное анодирование
Диаметр оптики, мм	25,4	Толщина монтажной пластины, мм	11
Тип резьбы	SM1

Ключевые преимущества серии

Материал — алюминиевый сплав 6061-T6.
4 U-образных паза для вертикальной установки пластины на каркасную систему.

Размер устанавливаемой оптики — Ø25,4.
Толщина пластины 11 мм.

Документация

LBB08 - монтажные пластины

521.91 Kb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
