LBB07 Монтажные пластины

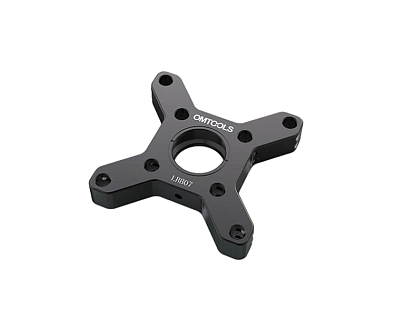

  • Монтажная пластина
Увеличить
  • Монтажная пластина

Монтажные пластины, производимые компанией OMTOOLS, используются для соединения компонентов каркасных систем. Центральное сквозное отверстие с резьбой SM1 предназначено для соединения с оптомеханическими компонентами и оптическими элементами диаметром 25,4 мм.

Монтажные пластины имеют 8 отверстий Ø 6 мм с шагом 30х30 мм и 60х60 мм. Внутри этих отверстий находятся установочные винты М3 для крепления стальных стержней. На нижней части есть резьбовое отверстие M4, с помощью которого пластину можно напрямую установить на стержень из нержавеющей стали Ø12 и Ø25 мм.

Модельный ряд
Отменить все фильтры
Фото
Модель
LBB07
Стоимость с НДС*
5500 руб.

  • LBB07
    5500 руб.
Основные параметры серии LBB07
Материал Алюминиевый сплав 6061-Т6 Обработка поверхности Черное анодирование
Диаметр оптики, мм 25,4 Толщина монтажной пластины, мм 12,5
Тип резьбы SM1
Ключевые преимущества серии

  • Материал — алюминиевый сплав 6061-T6.

  • Возможность установки непосредственно на стержни из нержавеющей стали Ø12 и Ø25 мм.

  • Толщина пластины 12,5 мм.

  • Размер устанавливаемой оптики — Ø25,4.

Документация
LBB07 - монтажные пластины
493.21 Kb, PDF
