OMTD25G Круглые монтажные пластины

Описание
Модели
Преимущества
Документация

Увеличить

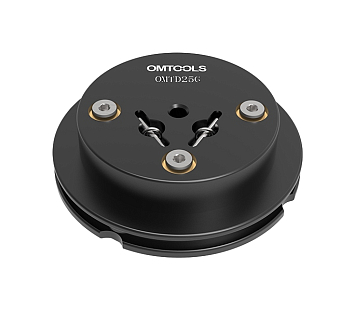

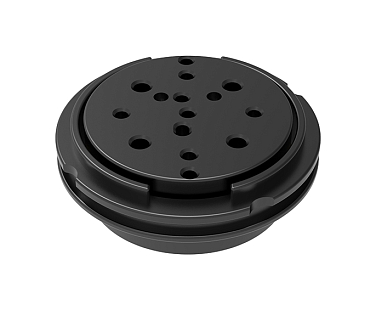

Круглая монтажная пластина OMTD25G может быть установлена сверху или снизу кубов OMTD25D и OMTD25E. Пластина также оснащена тремя прецизионными регулировочными винтами SPM5L13, которые обеспечивают угол тангажа/рысканья ±4° и перемещение 2,8 мм вдоль оси Z. Она имеет резьбовые отверстия М3 и М4 для установки других оптомеханических аксессуаров и может быть использована совместно с кубами для каркасных систем.

Модельный ряд

Фото

Модель

OMTD25G

Тип резьбы

M3/M4

Стоимость с НДС^*

4317 руб.

OMTD25G

4317 руб.

Основные параметры серии OMTD25G

Материал	Алюминиевый сплав 6061-Т6	Обработка поверхности	Черное анодирование
Перемещение по оси Z, мм	2,8	Угол тангажа/рысканья, °	±4
Резьба и количество монтажных отверстий	М4/1

Ключевые преимущества серии

Материал — алюминиевый сплав 6061-T6.
Совместима с 30-мм каркасной системой.
Могут быть установлены сверху или снизу кубов OMTD25D и OMTD25E.

Обеспечивает угол тангажа/рысканья в пределах 4°.
Перемещение в направлении оси Z – 2,8 мм.

Аксессуары

Фото	Модель	Стоимость с НДС^*
	OMTD25A Монтажная пластина, размеры 50,8х50,8х6,4 мм	2787 руб.
	OMTD25B Монтажная пластина, размеры 50,8х50,8х6,4 мм	2787 руб.
	OMTD25C Поворотная монтажная пластина, диаметр пластины 50,4 мм	4317 руб.
	OMTD25D Монтажный куб для каркасных систем, размеры 55х55х52 мм	10057 руб.
	OMTD25E Монтажный куб для каркасных систем, размеры 55х55х52 мм	11259 руб.
	OMTD25H Держатель оптики, диаметр оптики 25,4 мм, минимальная толщина 3 мм	6176 руб.
	OMTD25K Держатель оптики прямоугольной формы, длина оптики 26-43 мм, максимальная толщина 3 мм	11423 руб.
	OMTD25M Зажим для светоделительных кубов, размеры призмы 25,4х25,4х26,15 мм	7324 руб.

Документация

OMTD25G - круглые монтажные пластины

475.91 Kb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
