OMTD25H Держатели оптики

Описание
Модели
Преимущества
Документация

Увеличить

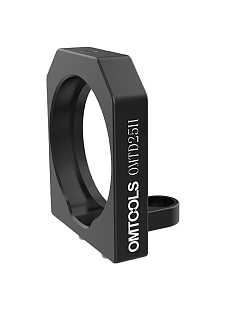

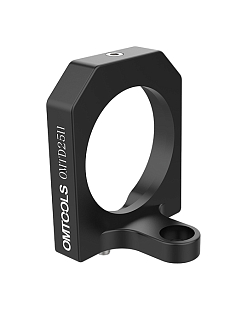

Держатель оптики OMTD25H используется для крепления круглых оптических компонентов диаметром 25 мм. Может быть установлена на круглые монтажные пластины OMTD25C и OMTD25G. В держателе для надежной фиксации оптических элементов используются установочные винты с нейлоновым наконечником и стопорное кольцо, что позволяет избегать царапин на поверхности оптики. Нижняя часть зажимного основания оснащена отверстиями для позиционирующих штифтов, которые можно точно закрепить на платформе монтажной пластины. В комплект входят винты с шестигранной головкой М3.

Модельный ряд

Фото

Модель

OMTD25H

Стоимость с НДС^*

6176 руб.

OMTD25H

6176 руб.

Основные параметры серии OMTD25H

Материал	Алюминиевый сплав 6061-Т6	Обработка поверхности	Черное анодирование
Диаметр оптики, мм	25,4	Минимальная толщина оптики, мм	3
Способ фиксации	Винты с нейлоновым наконечником

Ключевые преимущества серии

Материал — алюминиевый сплав 6061-T6.
Диаметр оптики 25,4 мм.

Фиксация оптического элемента с помощью винта с нейлоновым наконечником.

Аксессуары

Фото	Модель	Стоимость с НДС^*
	OMTD25A Монтажная пластина, размеры 50,8х50,8х6,4 мм	2787 руб.
	OMTD25B Монтажная пластина, размеры 50,8х50,8х6,4 мм	2787 руб.
	OMTD25C Поворотная монтажная пластина, диаметр пластины 50,4 мм	4317 руб.
	OMTD25D Монтажный куб для каркасных систем, размеры 55х55х52 мм	10057 руб.
	OMTD25E Монтажный куб для каркасных систем, размеры 55х55х52 мм	11259 руб.
	OMTD25G Круглая монтажная пластина, перемещение по оси Z 2,8 мм	4317 руб.
	OMTD25K Держатель оптики прямоугольной формы, длина оптики 26-43 мм, максимальная толщина 3 мм	11423 руб.
	OMTD25M Зажим для светоделительных кубов, размеры призмы 25,4х25,4х26,15 мм	7324 руб.

Документация

OMTD25H - держатель оптики

435.58 Kb, PDF
