ZSTJ6 Держатели прямоугольной оптики

Держатели серии ZSTJ6 предназначены для установки и перемещения плоских прямоугольных оптических элементов, например, фильтров, зеркал или окон, шириной 12,5 – 77 мм и толщиной до 4 мм. Они изготовлены из алюминиевого сплава с черным анодированным покрытием, что обеспечивает высокую прочность и легкость конструкции. На корпус держателей нанесена линейка, позволяющая считывать положение с разрешением 100 мкм, что увеличивает точность ручной настройки. Фиксация оптических элементов осуществляется с помощью четырех винтов с нейлоновыми головками. Держатели оснащены резьбовыми отверстиями M4 для различных вариантов установки в оптические схемы.

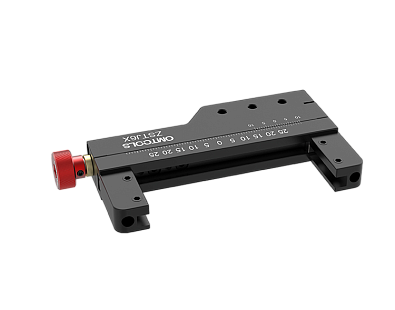

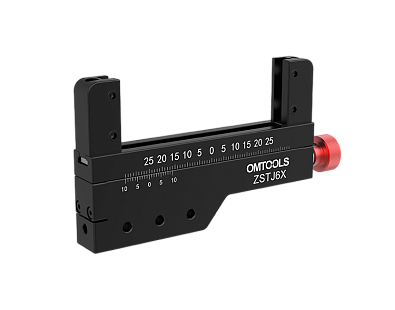

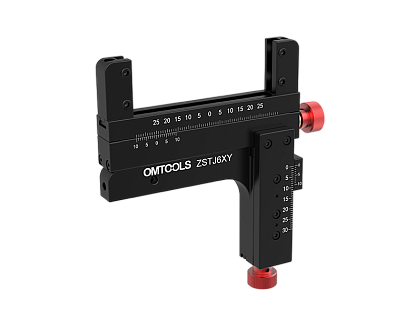

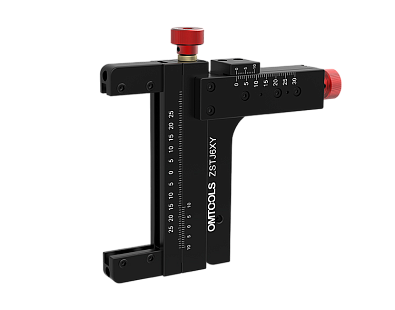

В серии ZSTJ6 доступны две модели: с одноосевым и двухосевым перемещением. Держатели ZSTJ6XY могут обеспечивать настройку положения оптических элементов вдоль осей X и Y с максимальным перемещением 50 мм и 30 мм соответственно. Для более простых экспериментов можно использовать держатели ZSTJ6X с одноосевым перемещением: их ход в направлении оси X составляет 50 мм.
