OMT-A 3-осевые держатели оптики

Описание
Модели
Преимущества
Документация

Увеличить

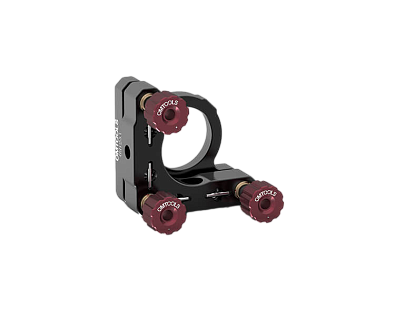

Серия 3-осевых регулируемых держателей оптики OMT-A широко применяется для установки и регулировки круглых оптических элементов. Держатели OMT-A обеспечивают регулировку по тангажу, рысканию и оси Z (оптической оси). Они также отличаются оптимизированной конструкцией, высокой стабильностью и чувствительностью. Винтовые пары представлены втулкой из каробронзы и резьбовым винтом из нержавеющей стали, которые обеспечивают плавную регулировку. Нижняя поверхность держателя имеет резьбовые отверстия M4/M6 и сквозные отверстия M3/M4, что обеспечивает гибкость в способах крепления для различных применений.

Модельный ряд

Фото

Модель

OMT12A

OMT25A

OMT50A

Стоимость с НДС^*

7178 руб.

7399 руб.

11564 руб.

OMT12A

7178 руб.
OMT25A

7399 руб.
OMT50A

11564 руб.

Основные параметры серии OMT-A

Диаметр оптики, мм	12,7 - 50,8	Минимальная толщина оптики, мм	2 -4
Диапазон регулировки углов, °	±3° - ±4°	Материал	Алюминиевый сплав 6061-T6
Точность регулировки, °/об	0,68 - 0,24	Тип/количество винтов	M6x0,25/2шт

Ключевые преимущества серии

Угол регулировки ±3° / ±4° обеспечивает высокую точность настройки.
Плавная регулировка положения оптических элементов с помощью регулировочных винтов Ø0,25 мм.

Прочный и надежный корпус из алюминиевого сплава 6061-T6.
Модели для оптики различного диаметра: 12,7 / 25,4 / 50,8 мм.
Без блокировки.

Документация

OMT-A - 3-осевые держатели оптики

837.26 Kb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
