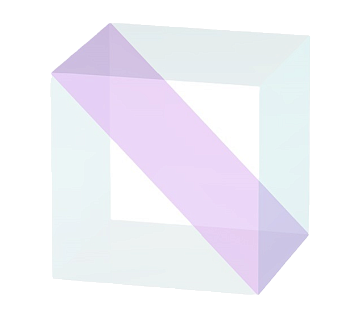

Светоделительный куб – это оптическая компонента, состоящая из двух прямоугольных призм, способная разделять свет на две составляющие путем преломления и отражения лучей.

Светоделительные кубы серии CSA52 изготовлены из оптического стекла K9. Фаска куба имеет дихроичное покрытие, где проходящий и отраженный свет распределяются в соответствии с коэффициентом разделения 50:50 (R:T), а грани покрыты просветляющим покрытием. Такие кубы широко применяются в различных оптических исследованиях, спектральных анализаторах, спектрометрах и других устройствах.

Модельный ряд

Фото

Модель

CSA010052

CSA030052

CSA040052

CSA050052

CSA060052

CSA080052

Размеры, мм

5х5х5

10х10х10

12,7х12,7х12,7

15х15х15

20х20х20

25,4х25,4х25,4

Стоимость с НДС^*

8177 руб.

9371 руб.

10014 руб.

11392 руб.

Основные параметры серии CSA52

Материал	K9	Диапазон длин волн, нм	400 – 700
Коэффициент разделения	50:50 (R:T)	Плоскостность	λ/4 @633 нм
Отклонение луча, ‘	<3	Фаски	<0,5x45°
Точность спектрального соотношения	±5%, T=(Ts+Tp)/2, R=(Rs+Rp)/2	Допуск на размеры, мм	±0,2
Качество обработки поверхности, s/d	60/40	Эффективная апертура, %	>90
Порог повреждения	>500 мДж/см², 20 нс, 20 Гц @1064 нм

Ключевые преимущества серии

Рабочий диапазон длин волн от 400 до 700 нм.
Коэффициент разделения (R:T) 50:50.

Точность спектрального соотношения ±5%.

Документация

CSA52 - светоделительные кубы

457.45 Kb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
