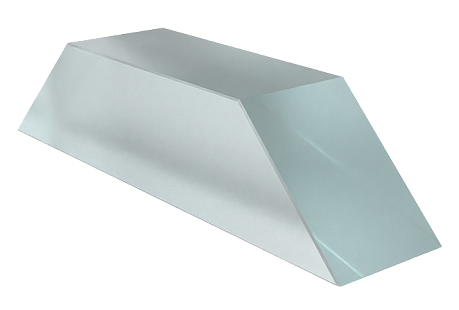

DPA210000 Призма Дове, размеры основания 21,21x5,00 мм, длина гипотенузы 7,07 мм, высота 5,00 мм

Увеличить

8 521.77 ₽^*

Призмы Дове серии DPA00 представляют собой усеченные прямоугольные призмы, которые изготовлены из оптического стекла H-K9L. Они способны инвертировать, реверсировать или поворачивать изображение в зависимости от угла падения света на поверхность, сохраняя при этом первоначальное направление.

Подробная информация

Когда свет попадает на одну из наклонных граней, то, преломляясь, он испытывает полное внутреннее отражение от основания и выходит через вторую наклонную грань в том же направлении. Если повернуть призму на угол θ вокруг оптической оси, то изображение на выходе будет повернуто на угол 2θ. Однако при использовании сходящегося света призмы могут вызывать рассеяние, что может негативно сказаться на качестве изображения. Поэтому для достижения максимальной эффективности работы призм Дове падающий пучок должен быть коллимирован. Призмы Дове широко применяются в различных научных и оптических приборах для анализа света и создания уникальных эффектов.

DPA

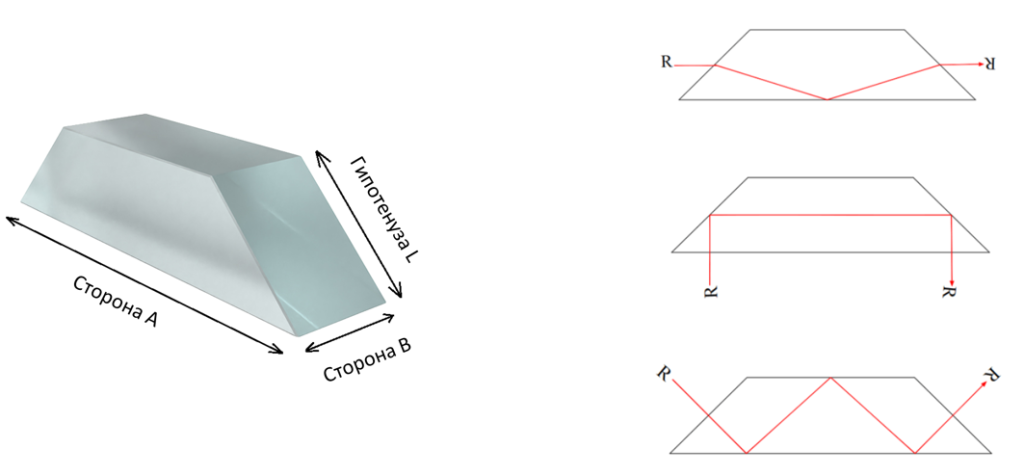

Обозначение сторон призмы (слева) и сценарии применения призмы (справа).

Параметры модели DPA210000

Длина стороны А, мм	21,21	Длина стороны В, мм	5,00
Длина гипотенузы L, мм	7,07	Высота, мм	5,00

Общие параметры серии DPA00

Материал	H-K9L	Эффективная апертура, %	>90
Допуск на размеры, мм	±0,1	Допуск на угол, ′	±3
Фаски	<0,2x45°	Плоскостность (@632,8 нм)	λ/4
Качество обработки поверхности, s/d	40/20	Покрытие	Без покрытия

Документация

DPA210000 - призма Дове, размеры основания 21,21x5,00 мм, длина гипотенузы 7,07 мм

196.57 Kb, PDF
