PPA32 Пентапризмы

Описание
Модели
Преимущества
Документация

Увеличить

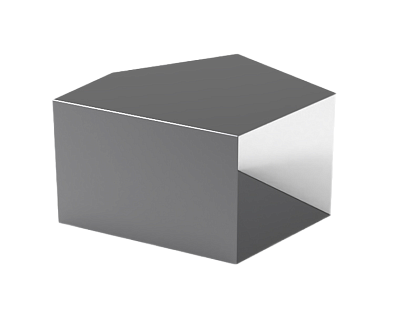

Пентапризма – оптический элемент, который имеет форму пятиугольника в сечении. Призма состоит из двух отражающих граней и трёх прозрачных граней, одна из которых нерабочая. Свет, входящий в пентапризму, выходит из нее под прямым углом к первоначальному направлению вне зависимости от угла падения.

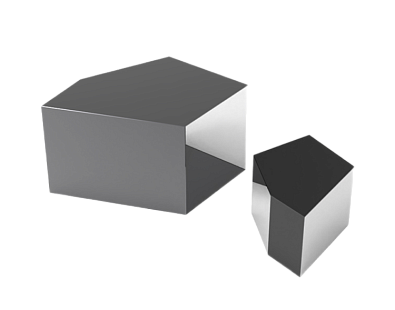

Пентапризмы серии PPA32 состоят из двух граней под углом 90° друг к другу, а также из двух отражающих поверхностей под углом 45°, что позволяет отклонять свет на 90° и сохранять исходное изображение неизменным. Пентапризмы обладают высокой стабильностью и широко применяются в различных приборах для используется для увеличения оптической длины при сохранении компактности конструкции. Кроме того, пентапризмы покрыты пленкой MgF₂ для улучшения пропускания, а также алюминиевой пленкой с защитным слоем на отражающих поверхностях.

Модельный ряд

Фото

Модель

PPA100032

PPA200032

PPA400032

PPA600032

Стоимость с НДС^*

4685 руб.

5972 руб.

12036 руб.

19478 руб.

PPA100032

4685 руб.
PPA200032

5972 руб.
PPA400032

12036 руб.
PPA600032

19478 руб.

Основные параметры серии PPA32

Материал	H-K9L	Качество обработки поверхности, s/d	40/20
Плоскостность	λ/4 @632,8	Эффективная апертура,%	>90
Фаски, °	<0,2x45	Просветляющие покрытия	Пленка MgF₂
Покрытие	Алюминиевая отражающая поверхность, черная краска

Ключевые преимущества серии

Большой выбор размеров под разные условия использования.
Свет выходит под углом 90° к первоначальному направлению, независимо от угла падения.

Покрытие: алюминиевая отражающая поверхность, черная краска, просветляющая пленка MgF_2.

Документация

PPA32 - Пентапризмы

398.25 Kb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
