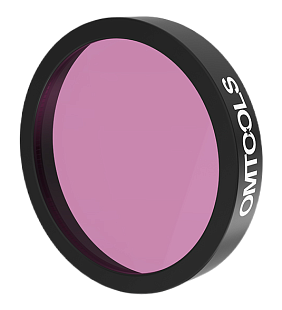

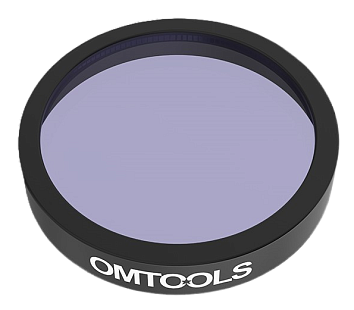

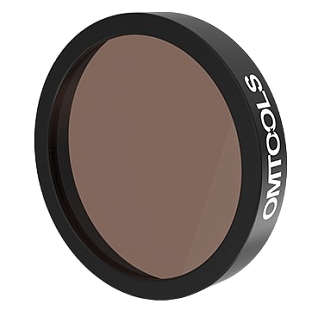

Узкополосные оптические фильтры серии BF используют структуру интерференционного резонатора Фабри-Перо. На оптическую подложку наносятся пленки с различными показателями преломления. Пленка и разделительный слой образуют резонатор, где происходит интерференция света с определенной длиной волны. Изменение толщины разделительного слоя и количества слоев диэлектрических пленок позволяет изменять центральную длину волны и ширину полосы пропускания фильтра.

Серия BF включает оптические фильтры с центральной длиной волны от 405 до 1550 нм. Полоса пропускания фильтров определяется как полная ширина на уровне половины высоты (FWHM) и составляет 10 нм, 25 нм или 50 нм. Все фильтры предварительно установлены в оправу и имеют универсальный диаметр 25,4 мм, что позволяет с легкостью интегрировать их в оптические системы.

Основные параметры серии BF

Диаметр, мм	25,4	Толщина, мм	3,5
Допуск на диаметр, мм	+0,0/-0,2	Допуск на толщину, мм	±0,2
Оптическая плотность (OD)	≥3	Апертура, мм	ø22
Коэффициент пропускания, %	>90	Диапазон отсечки, нм	300 – 1100
Угол падения, °	0	Качество обработки поверхности, s/d	60/40

Ключевые преимущества серии

Высокий коэффициент пропускания >90%.
Большой выбор центральной длины волны в диапазоне от 405 до 1550 нм.

Ширина полосы пропускания 10±2 нм, 25±3 нм, 50±5 нм.
Фильтры установлены в универсальную оправу диаметром 25,4 мм.

Документация

BF - узкополосные оптические фильтры
