PMA-00 Положительные менисковые линзы

Описание
Модели
Преимущества
Документация

Увеличить

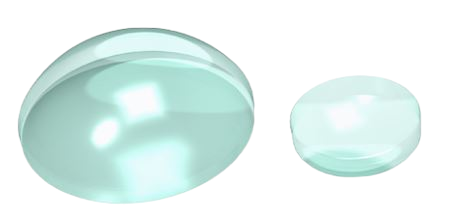

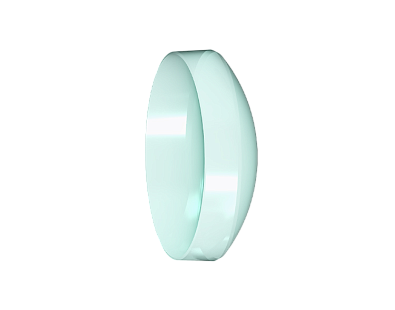

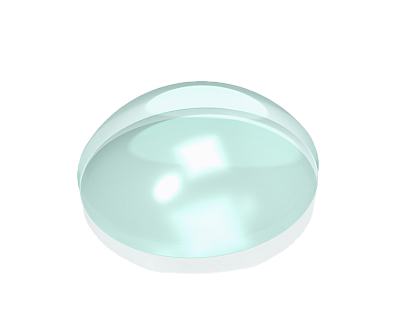

Положительные менисковые линзы состоят из двух изогнутых поверхностей: вогнутой и выпуклой. Радиус кривизны вогнутой поверхности больше радиуса кривизны выпуклой поверхности. Линзы данного типа обычно используются для смежных задач, таких как сжатие луча, уменьшение фокусного расстояния или увеличение числовой апертуры. Для уменьшения сферических аберраций, пучок должен падать на выпуклую поверхность линзы. При использовании линзы для коллимации сходящегося пучка, луч должен падать на вогнутую поверхность.

Модельный ряд

Фото

Модель

PMA082400

Фокусное расстояние, мм

100

Материал

H-K9L

Диаметр, мм

25,4

Просветляющее покрытие, нм

нет

Рабочая длина волны, нм

632,8

Стоимость с НДС^*

2709 руб.

PMA082400

2709 руб.

Основные параметры серии PMA-00

Материал	H-K9L	Тип	Положительные менисковые
Проектная длина волны, нм	632,8	Допуск на фокусное расстояние, %	±1
Допуск на диаметр, мм	+0,0 / -0,1	Допуск на толщину, мм	±0,1
Плоскостность	λ/4	Качество обработки поверхности	40/20
Эксцентриситет, угл.мин.	<3	Эффективная апертура, %	>90
Фаска	<0,2x45°	Просветляющее покрытие	Без покрытия

Ключевые преимущества серии

Материал: H-K9L.
Проектная длина волны: 632,8 нм.
Эффективная апертура: >90%.

Документация

PMA-00 – положительне менисковые линзы

372.80 Kb, PDF
