PMA-02 Положительные менисковые линзы

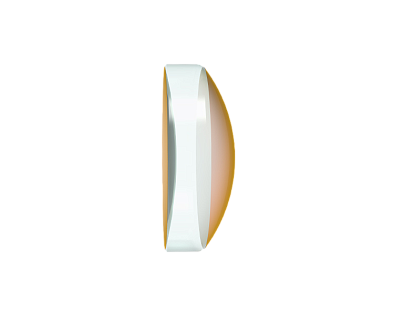

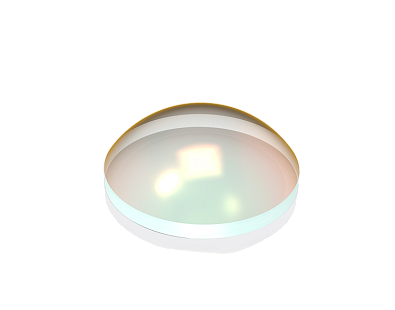

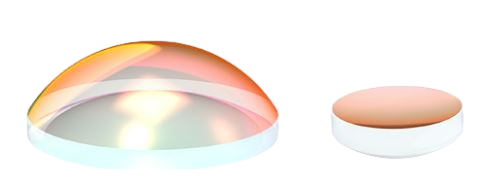

  • Положительная менисковая линза
  • Положительная менисковая линза
  • Положительная менисковая линза
Увеличить
  • Положительная менисковая линза
  • Положительная менисковая линза
  • Положительная менисковая линза
Положительные менисковые линзы состоят из двух изогнутых поверхностей: вогнутой и выпуклой. Радиус кривизны вогнутой поверхности больше радиуса кривизны выпуклой поверхности. Линзы данного типа обычно используются для смежных задач, таких как сжатие луча, уменьшение фокусного расстояния или увеличение числовой апертуры. Для уменьшения сферических аберраций, пучок должен падать на выпуклую поверхность линзы. При использовании линзы для коллимации сходящегося пучка, луч должен падать на вогнутую поверхность.
Модельный ряд
Фокусное расстояние, мм:
Выберите вариант
Диаметр, мм:
Выберите вариант
Отменить все фильтры
Фото
Модель
PMA082402
PMA082602
PMA082702
PMA083002
PMA083202
PMA083602
PMA132402
PMA132602
PMA132702
PMA133002
PMA133202
PMA133602
Фокусное расстояние, мм
100
125
150
200
300
500
100
125
150
200
300
500
Материал
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
Диаметр, мм
25,4
25,4
25,4
25,4
25,4
25,4
50,8
50,8
50,8
50,8
50,8
50,8
Просветляющее покрытие, нм
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
650-1050
Рабочая длина волны, нм
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
Стоимость с НДС*
4696 руб.
4696 руб.
4696 руб.
4696 руб.
4696 руб.
4696 руб.
11271 руб.
11271 руб.
11271 руб.
11271 руб.
11271 руб.
11271 руб.

  • PMA082402
    4696 руб.

  • PMA082602
    4696 руб.

  • PMA082702
    4696 руб.

  • PMA083002
    4696 руб.

  • PMA083202
    4696 руб.

  • PMA083602
    4696 руб.

  • PMA132402
    11271 руб.

  • PMA132602
    11271 руб.

  • PMA132702
    11271 руб.

  • PMA133002
    11271 руб.

  • PMA133202
    11271 руб.

  • PMA133602
    11271 руб.
Основные параметры серии PMA-02
Материал H-K9L Тип Положительные менисковые
Проектная длина волны, нм 632,8 Допуск на фокусное расстояние, % ±1
Допуск на диаметр, мм +0,0 / -0,1 Допуск на толщину, мм ±0,1
Плоскостность λ/4 Качество обработки поверхности 40/20
Эксцентриситет, угл.мин. <3 Эффективная апертура, % >90
Фаска <0,2x45° Просветляющее AR-покрытие, нм 650 – 1050
Ключевые преимущества серии

  • Материал: H-K9L.

  • Проектная длина волны: 632,8 нм.

  • Эффективная апертура: >90%.

Документация
PMA-02 – положительные менисковые линзы
380.81 Kb, PDF
Стоимость указана:

  • С учетом НДС.

  • Без учета доставки от Поставщика к Заказчику.

  • Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.

  • Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
