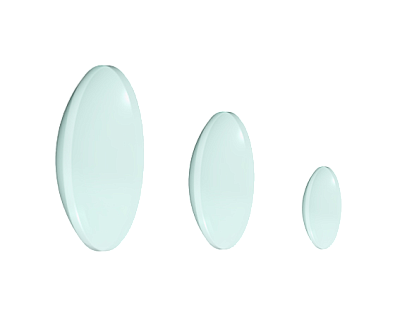

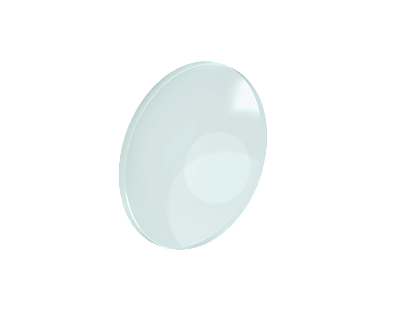

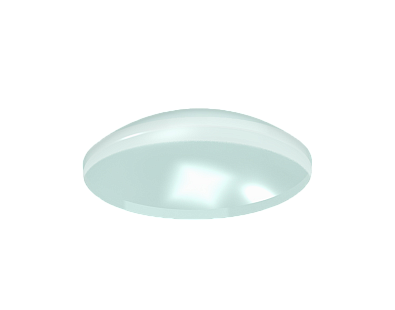

FVA-00 Плоско-выпуклые линзы

Плоско-выпуклая линза имеет одну выпуклую и одну плоскую поверхность, положительное фокусное расстояние и часто используется для сужения пучка, уменьшения фокусного расстояния или увеличения изображения. Чтобы уменьшить сферическую аберрацию, когда плоско-выпуклая линза используется для фокусировки коллимированного пучка, пучок должен падать на выпуклую поверхность линзы; когда она используется для коллимации точечного источника света, пучок должен падать на плоскую поверхность.



Модельный ряд
Фокусное расстояние, мм:
Выберите вариант
Диаметр, мм:
Выберите вариант
Отменить все фильтры
Фото
Фокусное расстояние, мм
15
20
25
30
35
40
50
60
75
100
125
150
25,4
30
35
40
50
60
75
85
100
125
150
175
200
250
300
400
500
750
1 000
60
75
100
125
150
175
200
250
300
400
500
750
1 000
Материал
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
H-K9L
Диаметр, мм
12,7
12,7
12,7
12,7
12,7
12,7
12,7
12,7
12,7
12,7
12,7
12,7
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
25,4
50,8
50,8
50,8
50,8
50,8
50,8
50,8
50,8
50,8
50,8
50,8
50,8
50,8
Просветляющее покрытие, нм
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
нет
Рабочая длина волны, нм
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
632,8
Стоимость с НДС*
2330 руб.
2330 руб.
2330 руб.
2330 руб.
2330 руб.
2330 руб.
2330 руб.
2330 руб.
2330 руб.
2330 руб.
2330 руб.
2330 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
2588 руб.
5339 руб.
5339 руб.
5339 руб.
5339 руб.
5339 руб.
5339 руб.
5339 руб.
5339 руб.
5339 руб.
5339 руб.
5339 руб.
5339 руб.
5339 руб.
  • 2330 руб.
  • 2330 руб.
  • 2330 руб.
  • 2330 руб.
  • 2330 руб.
  • 2330 руб.
  • 2330 руб.
  • 2330 руб.
  • 2330 руб.
  • 2330 руб.
  • 2330 руб.
  • 2330 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 2588 руб.
  • 5339 руб.
  • 5339 руб.
  • 5339 руб.
  • 5339 руб.
  • 5339 руб.
  • 5339 руб.
  • 5339 руб.
  • 5339 руб.
  • 5339 руб.
  • 5339 руб.
  • 5339 руб.
  • 5339 руб.
  • 5339 руб.
Основные параметры серии FVA-00
Материал H-K9L (Schott BK7) Тип Плоско-выпуклые
Проектная длина волны, нм 632,8 Допуск на фокусное расстояние, % ±1
Допуск на диаметр, мм +0,0 / -0,1 Допуск на толщину, мм ±0,1
Плоскостность λ/4 Качество обработки поверхности 40/20
Эксцентриситет, угл.мин. <3 Эффективная апертура, % >90
Фаска <0,2x45° Просветляющее покрытие Без покрытия
Ключевые преимущества серии
  • Материал: H-K9L (Schott BK7).

  • Проектная длина волны: 632,8 нм.

  • Эффективная апертура: >90%.

Стоимость указана:
  • С учетом НДС.

  • Без учета доставки от Поставщика к Заказчику.

  • Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.

  • Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
