PVA-00 Плоско-вогнутые цилиндрические линзы

Описание
Модели
Преимущества
Документация

Увеличить

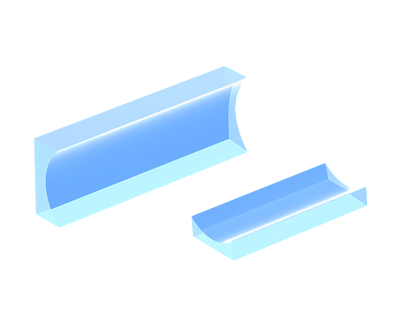

Плоско-вогнутые цилиндрические линзы имеют одну цилиндрическую и одну плоскую поверхность. В отличие от сферических, цилиндрические линзы используются для фокусировки входного луча в одной фокальной плоскости. Для уменьшения аберраций, пучок должен падать на изогнутую поверхность линзы. При использовании линзы для коллимации точечного источника света, пучок должен падать на плоскую поверхность. Линзы данного типа нашли свое применение в округлении выходного луча лазерного диода нового поколения.

Модельный ряд

Радиус кривизны, мм:

Выберите вариант

-10,34
-2,02
-3,31
-6,56

Фокусное расстояние, мм:

Выберите вариант

-12,7
-20
-3,9
-6,4

Фото

Модель

PVA019700

PVA029800

PVA030200

PVA050400

Радиус кривизны, мм

-2,02

-3,31

-6,56

-10,34

Фокусное расстояние, мм

-3,9

-6,4

-12,7

-20

Материал

H-K9L

Просветляющее покрытие, нм

нет

Рабочая длина волны, нм

587,6

Стоимость с НДС^*

3901 руб.

PVA019700

3901 руб.
PVA029800

3901 руб.
PVA030200

3901 руб.
PVA050400

3901 руб.

Основные параметры серии PVA-00

Материал	H-K9L (Schott BK7)	Тип	Плоско-вогнутые цилиндрические
Проектная длина волны, нм	587,6	Допуск на фокусное расстояние, %	±1
Допуск на диаметр, мм	+0,0 / -0,1	Допуск на толщину, мм	+0,0 / -0,1
Плоскостность	λ/4	Качество обработки поверхности	60/40
Эксцентриситет, угл.мин.	<3	Эффективная апертура, %	>90
Фаска	<0,2x45°	Диапазон длин волн	350 нм - 2 мкм

Ключевые преимущества серии

Материал: H-K9L (Schott BK7).
Проектная длина волны: 587,6 нм.
Эффективная апертура: >90%.

Документация

PVA-00 – плоско-вогнутые цилиндрические линзы

339.37 Kb, PDF
