FCA-01 Плосковогнутые линзы

Описание
Модели
Преимущества
Документация

Увеличить

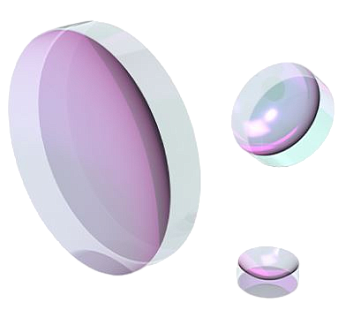

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую сторону, используются для коллимации пучка, увеличения или уменьшения фокусного расстояния, увеличения или уменьшения изображения. Плоско-вогнутые линзы обладают отрицательным фокусным расстоянием.

Модельный ряд

Фокусное расстояние, мм:

Выберите вариант

-100
-75
-50
-30
-25

Диаметр, мм:

Выберите вариант

12,7
25,4

Фото

Модель

FCA040501

FCA040701

FCA041201

FCA081201

FCA081801

FCA082401

Фокусное расстояние, мм

-25

-30

-50

-75

-100

Материал

H-K9L

Диаметр, мм

12,7

25,4

Просветляющее покрытие, нм

350-650

Рабочая длина волны, нм

632,8

Стоимость с НДС^*

2438 руб.

2980 руб.

Основные параметры серии FCA-01

Материал	H-K9L	Тип	Плоско-вогнутые
Проектная длина волны, нм	632,8	Допуск на фокусное расстояние, %	±1
Допуск на диаметр, мм	+0,0 / -0,1	Допуск на толщину, мм	±0,1
Плоскостность	λ/4	Качество обработки поверхности	40/20
Эксцентриситет, угл.мин.	<3	Эффективная апертура, %	>90
Фаска	<0,2x45°	Просветляющее AR-покрытие, нм	350 – 650

Ключевые преимущества серии

Материал: H-K9L.
Проектная длина волны: 632,8 нм.
Эффективная апертура: >90%.

Документация

FCA-01 – плоско-вогнутые линзы

375.03 Kb, PDF

Стоимость указана:

С учетом НДС.
Без учета доставки от Поставщика к Заказчику.
Без учета затрат на участие в закупочных процедурах по ФЗ 223 и ФЗ 44.
Для 100% предоплаты. В случае необходимости другого способа оплаты, стоимость будет пересчитана.
