BGA070001 Отражательная дифракционная решетка, угол блеска 8,6°, период решетки 600 штр/мм

Увеличить

14 094.08 ₽^*

Решётки серии BGA представляют собой отражательные рельефно-фазовые решётки (эшелетты), которые используются для достижения максимальной эффективности в определённом порядке дифракции. Они широко применяются в областях, связанных со спектроскопией.

Подробная информация

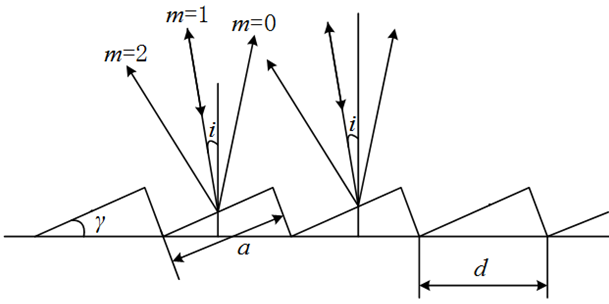

В классических дифракционных решётках большая часть мощности излучения приходится на нулевой порядок, который не подвергается дифракции и не несёт информации о длине волны света. Наиболее эффективной для практического применения является решётка, которая способна концентрировать дифрагированное излучение в спектре одного порядка, ослабляя остальные, включая спектр нулевого порядка. Этого можно добиться с помощью особого ступенчатого рельефа, который обеспечивает дополнительную разность хода.

блеск

Угол блеска, равный углу наклона «ступенек» относительно поверхности, является ключевым параметром рельефно-фазовых решёток. Он позволяет регулировать угол отражения и эффективность дифракции. Такая конструкция обеспечивает оптимальную работу устройства на расчётной длине волны, называемой длиной волны блеска, для которой наблюдается максимальная интенсивность спектра.

Параметры модели BGA070001

Угол блеска, °

8,6

Период решетки, штр/мм

600

Параметры серии BGA

Материал	H-K9L	Апертура, %	> 85
Размеры, мм	25 х 25	Длина волны блеска, нм	500
Допуск по размерам, мм	± 0,2	Толщина/допуск, мм	6,0 ± 0,2
Качество обработки поверхности (s/d)	80/50	Покрытие	Алюминиевая пленка

Документация

BGA070001

208.68 Kb, PDF
