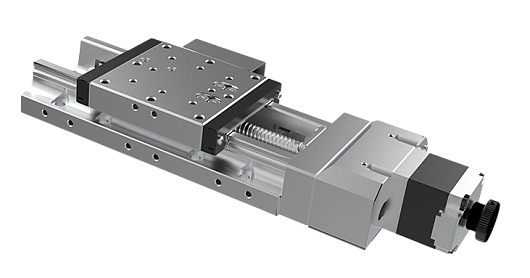

OMST6050A Высокоточная моторизированная платформа, размеры платформы 60x60 мм, перемещение 50 мм

  • Высокоточная моторизированная платформа
Увеличить
  • Высокоточная моторизированная платформа
234 949.40 ₽*
Серия высокоточных моторизированных платформ OMST спроектирована для высокой частоты использования. Корпус изготовлен из высокопрочной нержавеющей стали 440C с гальваническим никелевым покрытием, обладающей высокой жесткостью и прочностью. Серия оснащена цельной конструкцией шариковых линейных направляющих, обеспечивающих высокую грузоподъемность, жесткость и точность перемещения в направлениях X/Y. Встроенный пятифазный двигатель в стандартной комплектации обеспечивает высокое разрешение и точность позиционирования.

Широкий выбор диапазона перемещения, высокая горизонтальная грузоподъемность делают серию OMST идеальным решением для разнообразных задач перемещения. Платформы подходят для автоматической фокусировки, позиционирования оптики и точного выравнивания электронных компонентов.
Высокоточная моторизированная платформа
OMST – Высокоточные моторизированные платформы
Подробная информация

Параметры модели OMST6050A


Направляющие Встроенный рельс Тип двигателя
 Пятифазный 28-шаговый; 0,72
Размеры платформы, мм 60 х 60 Перемещение, мм  50
Материал Нержавеющая сталь
 Механизм
 Прецизионная шарико-винтовая пара Ø8X1
Горизонтальная нагрузка, кг
 40 Марка и модель двигателя
 Oriental Motor
Толщина, мм
 30 Датчик ограничения положения
 Да
Муфта (наружный диаметр – отверстие 1 – отверстие 2)
 12-5-5 Датчик нулевого положения
 Да
Повторяемость, мкм
 ≤±5 Напряжение датчика
 DC5-24V  ±10%
Разрешение 1/20 шага, мкм
 0,1 Потребляемый ток, мА
 20
Максимальная скорость, мм/с
 5 Длина кабеля, м
 0,1
Параллельность движения, мкм 20 Горизонтальная нагрузка, кг 10
Люфт, мкм ≤10 Вертикальная нагрузка, кг
 6
Интерфейс DB9 Инвертированная нагрузка, кг
 6
Масса, кг
 2,0
Документация
OMST6050A - высокоточная моторизированная платформа, размеры платформы 60x60 мм, перемещение 50 мм
225.81 Kb, PDF
